چهار شاخ گاردان لیفتراک: از عملکرد حیاتی تا راهنمای جامع انتخاب و خرید

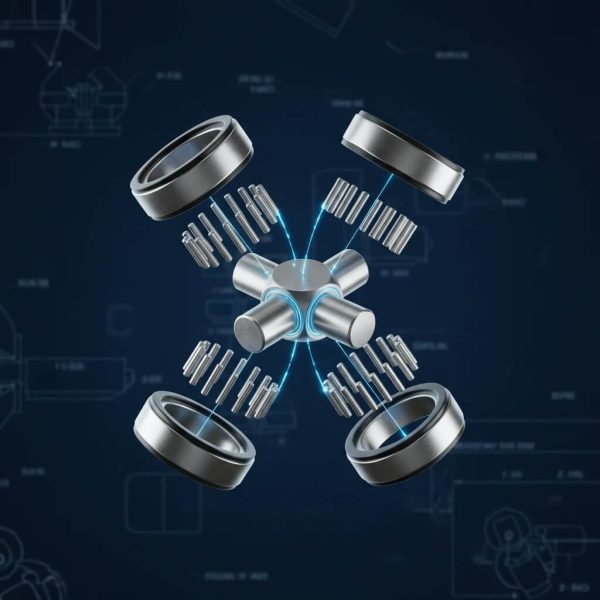

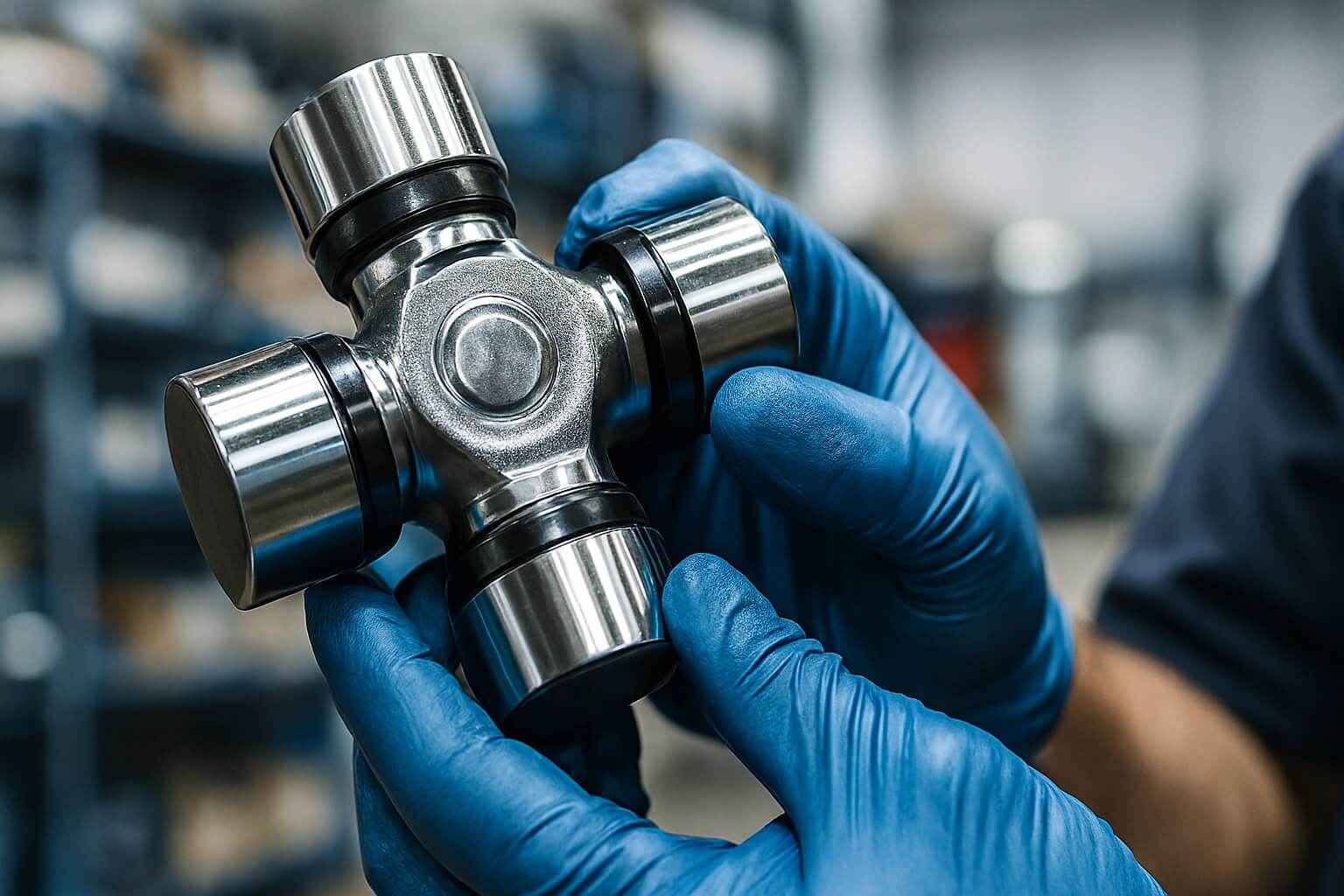

در قلب سیستم انتقال قدرت هر لیفتراک، قطعهای نهفته است که علیرغم ابعاد کوچک خود، نقشی حیاتی در عملکرد روان و ایمن دستگاه ایفا میکند. چهار شاخ گاردان یا یونیورسال جوینت (U-Joint)، همچون مفصلی انعطافپذیر، وظیفه انتقال گشتاور از موتور به چرخهای محرک را بر عهده دارد، آن هم در شرایطی که محورها در یک راستا قرار ندارند. این قطعه استراتژیک، با تحمل نیروهای پیچشی شدید و تغییرات زاویهای مداوم، امکان مانور و حرکت نرم لیفتراک را در محیطهای صنعتی پرچالش فراهم میسازد.
انتخاب نادرست یا بیتوجهی به وضعیت این قطعه لیفتراک، میتواند زنجیرهای از خرابیهای پرهزینه را به دنبال داشته باشد. تصور کنید که در میانه یک شیفت کاری پرازدحام، لیفتراک شما دچار لرزش شدید شود یا صدای نگرانکنندهای از زیر دستگاه به گوش برسد. این لحظه، نقطه آغاز توقفهای ناخواسته، کاهش بهرهوری و احتمالاً آسیب به سایر قطعات گرانقیمت سیستم انتقال قدرت است. به همین دلیل، درک عمیق از نحوه عملکرد، علائم خرابی و معیارهای انتخاب صحیح چهار شاخ گاردان، برای هر مدیر تعمیر و نگهداری، مسئول خرید یا اپراتور باتجربهای که دغدغه کاهش هزینههای عملیاتی و افزایش طول عمر ناوگان را دارد، امری ضروری محسوب میشود.
علائم خرابی چهار شاخ گاردان: هشدارهایی که نباید نادیده گرفت
هر قطعه مکانیکی، پیش از خرابی کامل، سیگنالهای هشداردهندهای ارسال میکند. چهار شاخ گاردان نیز از این قاعده مستثنی نیست. تشخیص بهموقع این علائم، نه تنها از هزینههای سنگین جلوگیری میکند، بلکه ایمنی عملیات را نیز تضمین مینماید.
لرزش غیرعادی در حین حرکت، بهویژه هنگام شتابگیری
زمانی که بلبرینگهای سوزنی داخل صلیبی چهار شاخ دچار سایش میشوند، فاصلهای میکرونی بین قطعات ایجاد میگردد. این فاصله ظاهراً ناچیز، در سرعتهای بالاتر و بهویژه هنگام شتابگیری، به صورت لرزشی محسوس در کف کابین و فرمان نمایان میشود. این لرزش، ابتدا خفیف است اما به سرعت تشدید مییابد. طبق تجربه بیش از دو دهه کار در صنعت قطعات یدکی، لرزشی که با افزایش سرعت تشدید میشود و در سرعت ثابت کاهش مییابد، نشانه قطعی فرسودگی چهار شاخ گاردان است.
ایجاد صداهای متقاطع (تق تق) یا شبیه به ساییدگی فلز از زیر دستگاه
صدای “تق تق” ریتمیک که با دور موتور هماهنگ است، نشاندهنده خلاصی در مفاصل صلیبی است. این صدا در ابتدای حرکت یا هنگام تغییر جهت ناگهانی، واضحتر شنیده میشود. گاهی این صدا به ساییدگی فلز بر فلز تبدیل میشود که نشاندهنده سایش کامل بلبرینگها و تماس مستقیم قطعات فلزی است. در این مرحله، ادامه کار با دستگاه میتواند منجر به شکستگی کامل چهار شاخ و قطع ناگهانی انتقال قدرت گردد.
نشت گریس از اطراف کاسه نمدها
کاسه نمدهای چهار شاخ گاردان، وظیفه نگهداری گریس داخل محفظه بلبرینگها را بر عهده دارند. وقتی این کاسه نمدها در اثر حرارت، فشار یا فرسودگی طبیعی آسیب میبینند، گریس به تدریج از محفظه خارج میشود. مشاهده لکههای گریس در اطراف محل اتصال یا روی گاردان، زنگ خطری جدی است. بدون گریس کافی، اصطکاک فلز بر فلز سرعت سایش را به طور تصاعدی افزایش میدهد.
احساس خلاصی یا ضربه در ابتدای حرکت یا هنگام تغییر جهت
این علامت، معمولاً آخرین مرحله قبل از خرابی کامل است. وقتی اپراتور در لحظه شروع حرکت یا تغییر جهت دنده، احساس “ضربه” یا تأخیر در انتقال قدرت میکند، یعنی خلاصی چهار شاخ به حدی رسیده که دیگر انتقال یکنواخت گشتاور ممکن نیست. در این شرایط، احتمال شکستگی ناگهانی بسیار بالاست و دستگاه باید فوراً از مدار خارج شود.

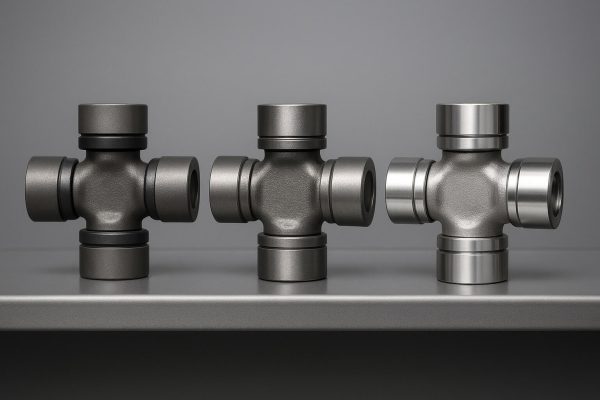

راهنمای تخصصی خرید چهار شاخ گاردان لیفتراک بر اساس کشور سازنده
انتخاب چهار شاخ گاردان مناسب، فراتر از یک خرید ساده قطعه یدکی است. این انتخاب، سرمایهگذاری در کارایی، دوام و ایمنی عملیات لجستیکی محسوب میشود. بازار ایران، طیف متنوعی از این قطعات را با منشأهای مختلف عرضه میکند که هر کدام ویژگیها، مزایا و ملاحظات خاص خود را دارند.
چهار شاخ گاردان لیفتراک ژاپنی: استاندارد کیفیت و دوام
قطعات ژاپنی، همواره سرآمد صنعت قطعات یدکی محسوب میشوند. برندهایی نظیر GMB (Global Mechanical Brotherhood) و KOYO، با بیش از هفت دهه تجربه در تولید قطعات انتقال قدرت، استانداردهای سختگیرانهای را در فرآیند تولید اعمال میکنند.
متریال به کار رفته در این قطعات، آلیاژهای فولادی با درصد کربن بهینه (معمولاً بین ۰.۵ تا ۰.۶ درصد) است که پس از عملیات حرارتی دقیق، سختی سطحی ۵۸ تا ۶۲ راکول سی را کسب میکند. این سختی، در عین حفظ انعطافپذیری هسته، مقاومت فوقالعادهای در برابر سایش ایجاد میکند. بلبرینگهای سوزنی این قطعات، با تولرانسهای میکرونی (کمتر از ۵ میکرون) تولید میشوند که باعث کاهش چشمگیر اصطکاک و افزایش طول عمر تا ۵۰ درصد نسبت به محصولات استاندارد میگردد.
این قطعات به طور خاص برای لیفتراکهای تویوتا، کوماتسو، میتسوبیشی و نیسان طراحی شدهاند. سازگاری کامل ابعادی و تطابق دقیق با مشخصات OEM، نصب آسان و عملکرد بدون نقص را تضمین میکند. البته قیمت بالاتر این قطعات (معمولاً ۲.۵ تا ۳ برابر قطعات مشابه چینی) ممکن است برای برخی خریداران محدودیت ایجاد کند، اما با در نظر گرفتن طول عمر بیشتر و کاهش توقفات، بازگشت سرمایه در بلندمدت توجیهپذیر است.
چهار شاخ گاردان لیفتراک چینی: تعادل میان قیمت و عملکرد
صنعت قطعات یدکی چین، طی دو دهه اخیر، تحول چشمگیری را تجربه کرده است. امروزه، تولیدکنندگان چینی در گریدهای مختلف کیفی فعالیت میکنند. قطعات گرید A، که معمولاً توسط کارخانجات بزرگ و تحت لیسانس برندهای معتبر تولید میشوند، کیفیتی نزدیک به استانداردهای بینالمللی ارائه میدهند.
این قطعات با استفاده از فولادهای آلیاژی ۲۰CrMnTi یا ۴۰Cr تولید میشوند که پس از عملیات کربوراسیون، سختی سطحی مناسبی کسب میکنند. فرآیندهای کنترل کیفیت شامل تستهای غیرمخرب (NDT) و بالانس دینامیکی، کیفیت قابل قبولی را تضمین میکند. قیمت این قطعات، حدود ۴۰ تا ۶۰ درصد قطعات ژاپنی است که آنها را به گزینهای جذاب برای کاربردهای با شدت متوسط تبدیل میکند.
قطعات گرید B چینی، اگرچه ارزانتر هستند (حدود ۲۵ تا ۳۵ درصد قیمت قطعات ژاپنی)، اما برای کاربردهای سنگین یا محیطهای با شرایط سخت توصیه نمیشوند. طول عمر این قطعات معمولاً ۴۰ تا ۵۰ درصد قطعات گرید A است و ممکن است نیاز به تعویض زودهنگام داشته باشند.
چهار شاخ گاردان لیفتراک ایرانی: حمایت از تولید داخلی و دسترسی آسان
صنعت قطعهسازی ایران، با وجود تحریمها و محدودیتهای وارداتی، توانسته است در تولید برخی قطعات به خودکفایی نسبی دست یابد. تولیدکنندگان داخلی، با استفاده از فولادهای تولید شرکتهایی نظیر فولاد مبارکه و ذوبآهن اصفهان، قطعاتی با کیفیت متوسط تولید میکنند.
مزیت اصلی این قطعات، در دسترس بودن فوری و امکان دریافت خدمات پس از فروش است. همچنین قیمت رقابتی (معمولاً ۳۰ تا ۴۰ درصد قطعات چینی گرید A) آنها را برای مشتریانی که محدودیت بودجه دارند، جذاب میسازد. با این حال، باید توجه داشت که برخی تولیدکنندگان داخلی هنوز نتوانسته اند به استانداردهای بینالمللی نزدیک شوند.
عوامل کلیدی تأثیرگذار بر قیمت چهار شاخ گاردان لیفتراک
قیمت این قطعه حیاتی، تابع چند متغیر فنی و تجاری است. درک این عوامل به خریدار کمک میکند تا هزینه واقعی مالکیت را ارزیابی کرده و تصمیم اقتصادی درستی بگیرد.
برند و کشور سازنده: تفاوت OEM، افترمارکت و متفرقه
قطعات OEM (Original Equipment Manufacturer) بهطور مستقیم برای برند سازنده لیفتراک تولید میشوند و بالاترین دقت ابعادی و دوام را دارند؛ طبیعتاً گرانترین گزینه نیز هستند.
در مقابل، قطعات افترمارکت (Aftermarket) توسط تأمینکنندگان مستقل تولید میشوند و اگر از برندهای معتبر مانند SKF، GMB، KOYO یا SUNIL انتخاب شوند، ترکیبی از کیفیت مطلوب و قیمت رقابتی ارائه میدهند.
قطعات متفرقه یا بدون برند معتبر اگرچه ارزان هستند، اما ریسک عدم تطابق ابعادی و خرابی زودرس دارند؛ هزینه توقف کار لیفتراک معمولاً چندین برابر صرفهجویی اولیه خواهد بود.
ابعاد و مدل: تطابق دقیق با شماره فنی (Part Number)
هر لیفتراک، بسته به ظرفیت، مدل و سال ساخت، از گاردان با طول، قطر صلیبی و زاویه کاری متفاوت استفاده میکند. شناسایی شماره فنی دقیق قطعه (Part Number) در دفترچه راهنما یا روی بدنه قدیمی آن، مهمترین گام هنگام خرید است.
به عنوان مثال، چهار شاخ مدل Toyota 7FD40 با قطر صلیبی ۳۵ میلیمتر و طول ۹۴ میلیمتر، با مدل Komatsu FG25T-16 قابل جایگزینی نیست؛ حتی تفاوت چند میلیمتری میتواند منجر به عدم بالانس و لرزش شدید شود.
نوع طراحی: گریسخور (Greasable) یا بدون نیاز به گریسکاری (Sealed)
مدلهای گریسخور مجهز به کانال و نازل مخصوص تزریق گریس هستند. این طراحی برای محیطهای کاری سنگین با گردوغبار زیاد (مانند صنایع فولاد و سیمان) توصیه میشود، زیرا امکان نگهداری و افزایش عمر مفصل را فراهم میکند.
مدلهای Sealed یا Non-Greasable، دارای سیستم آببندی دائمیاند و نگهداری کمتری نیاز دارند. اما در صورت از دست رفتن گریس داخلی، امکان احیای مجدد ندارند. در صنایع لجستیکی با دمای ثابت و کارکرد سبک، این مدلها گزینهای اقتصادی محسوب میشوند.
متریال و تکنولوژی ساخت
آلیاژ سازنده نقش کلیدی در استحکام و طول عمر دارد. فولادهای آلیاژی حاوی کروم و مولیبدن مقاومت بالاتری در برابر پیچش دارند.
در مدلهای پیشرفته ژاپنی از فناوری Precision Forging و Induction Hardening برای افزایش تراکم مولکولی و جلوگیری از ترکهای میکروسکوپی استفاده میشود.
در مدلهای ایرانی و برخی چینی، روش Casting یا ریختهگری معمول است؛ اگرچه تولید سریعتر و ارزانتر است، اما مقاومت در برابر خستگی فلز کمتر خواهد بود.
چرا شکور صنعت ویستا معتبرترین مرکز برای خرید و مشاوره چهار شاخ گاردان لیفتراک است؟
به عنوان یکی از معدود مراکز تخصصی تأمین و مشاوره قطعات سیستم انتقال قدرت لیفتراک در ایران، شکور صنعت ویستا نه تنها عرضهکننده قطعات از برندهای برتر جهانی است بلکه خدمت مشاوره فنی رایگان برای تشخیص دقیق نیاز هر لیفتراک فراهم میکند.
تجربه بیش از ۱۵ سال کار در تأمین قطعات صنعتی، به تیم این مجموعه امکان داده تا تطابق دقیق ابعادی و فنی را تضمین کند. تمام قطعات عرضهشده، پیش از ارسال، از لحاظ بالانس دینامیکی و سلامت رولبرینگها تست میشوند.
همچنین با داشتن کارگاه تست و کنترل کیفی اختصاصی، شکور صنعت ویستا اولین مجموعهای در کشور است که تضمین عملکرد ۶ماهه برای چهار شاخ گاردان لیفتراک ارائه میدهد.
📞 جهت مشاوره یا استعلام قیمت:
تماس با کارشناسان فنی — شماره تماس: 09134093711
ارسال تصویر قطعه فرسوده از طریق واتساپ جهت شناسایی قطعه جایگزین دقیق.
سوالات متداول
آیا امکان تعمیر یا تعویض تنها یکی از صلیبیهای چهار شاخ گاردان وجود دارد؟
خیر، چهار شاخ گاردان یک مجموعه پرسی یکپارچه است. در صورت خرابی هر مؤلفه مانند بلبرینگ سوزنی یا صلیبی، باید کل مجموعه تعویض شود تا بالانس و ایمنی عملکرد حفظ شود.
تفاوت اصلی بین مدلهای گریسخور و Sealed چیست؟
مدلهای گریسخور نیاز به گریسکاری دورهای دارند و برای کارهای سنگین مناسبتر هستند، در حالی که مدلهای Sealed برای شرایط کاری استاندارد طراحی شده و نگهداری کمتری نیاز دارند.
چگونه شماره فنی (Part Number) دقیق را پیدا کنیم؟
شماره فنی معمولاً در دفترچه راهنمای قطعات لیفتراک یا روی قطعه قدیمی چاپ شده است. در صورت عدم دسترسی، کارشناسان شکور صنعت ویستا با بررسی تصویر و مشخصات دستگاه، قطعه صحیح را معرفی میکنند.
نادیده گرفتن لرزش ناشی از خرابی چهار شاخ گاردان چه پیامدی دارد؟
ادامه کار با گاردان معیوب میتواند منجر به خرابی گیربکس، دیفرانسیل و حتی آسیب به شاسی شود. لرزش یک نشانه هشدار جدی است و باید بلافاصله بررسی شود.
آیا مدلهای چهار شاخ گاردان بین لیفتراکهای برقی و دیزلی متفاوت است؟
بله، تفاوت طراحی سیستم انتقال قدرت ایجاب میکند مدلها جداگانه انتخاب شوند، زیرا گشتاور و دور موتور در این دو نوع متفاوت است.
آیا استفاده از مدلهای چینی برای لیفتراک ژاپنی مجاز است؟
در صورت انتخاب برندهای گرید A چینی که مطابق استاندارد OEM تولید شدهاند، بله. اما برای کارهای سنگین و شرایط سخت، قطعات ژاپنی ترجیح داده میشوند.
هر چند وقت باید وضعیت چهار شاخ گاردان بررسی شود؟
در هر چرخه سرویس (حدود هر ۲۵۰ ساعت کارکرد)، باید خلاصی صلیبی و وضعیت کاسهنمدها توسط تکنسین بازبینی شود.
جمعبندی و دعوت به اقدام
چهار شاخ گاردان لیفتراک، یکی از حساسترین اجزای سیستم انتقال قدرت است که انتخاب صحیح آن مستقیماً بر ایمنی، دوام و بهرهوری تجهیزات اثر میگذارد. درک تفاوت برندها، نوع طراحی و مواد سازنده، کلید تصمیمگیری هوشمندانه است.
پیشنهاد میکنیم پیش از خرید، با کارشناسان شکور صنعت ویستا تماس گرفته و با ارائه مدل دقیق لیفتراک خود، از مشاوره تخصصی رایگان بهرهمند شوید.
تجربیات خود از تعویض یا خرابی این قطعه را نیز در بخش نظرات مطرح کنید تا به ارتقای دانش فنی جامعه صنعتی ایران کمک کنیم.
