واشر کامل گیربکس لیفتراک

توضیحات

واشر کامل گیربکس لیفتراک: شاهرگ حیاتی آب‌بندی در تعمیرات اساسی

مقدمه: درک عمیق از سیستم آب‌بندی مهندسی‌شده

در قلب هر عملیات تعمیر اساسی گیربکس لیفتراک، مجموعه‌ای پیچیده از قطعات آب‌بندی وجود دارد که نقشی حیاتی در حفظ یکپارچگی هیدرولیکی و مکانیکی سیستم ایفا می‌کنند. به عنوان متخصصی که بیش از دو دهه در زمینه بازسازی گیربکس‌های صنعتی فعالیت داشته‌ام، بارها شاهد این بوده‌ام که چگونه یک واشر به ظاهر ساده با ضخامت ۰.۸ میلی‌متر، می‌تواند تفاوت میان موفقیت و شکست یک پروژه تعمیراتی چند ده میلیون تومانی را رقم بزند.

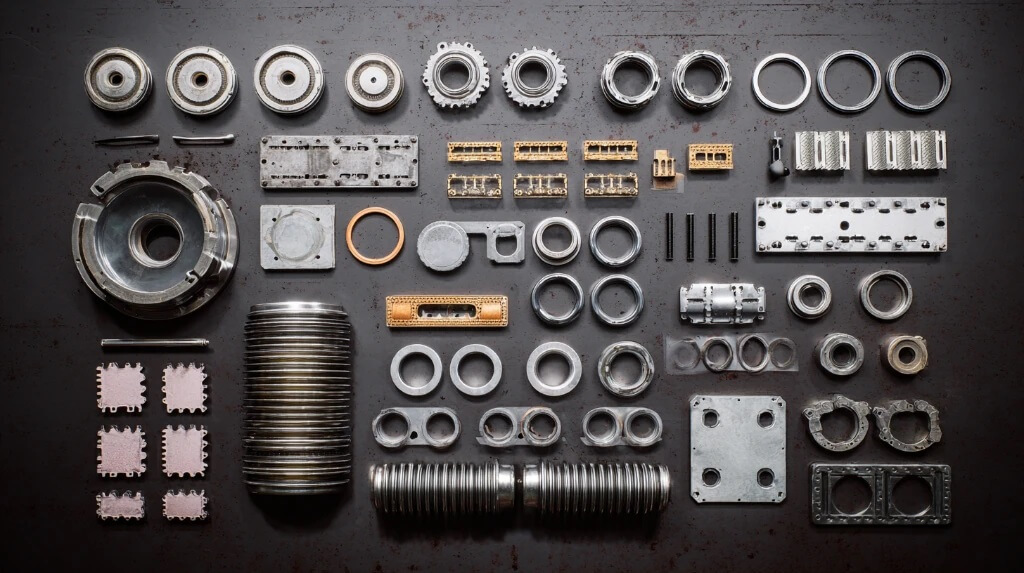

کیت واشر کامل گیربکس (Overhaul Gasket Kit) مجموعه‌ای مهندسی‌شده از اجزای آب‌بندی است که طراحی آن بر اساس نقشه‌های دقیق سازنده اصلی صورت گرفته است. این کیت معمولاً شامل ۳۵ تا ۷۵ قطعه مختلف است که هر یک برای نقطه خاصی از گیربکس با دما، فشار و نوع سیال متفاوت طراحی شده‌اند. واشرهای کاغذی مرکب (Composite Gaskets) با ضخامت‌های متغیر از ۰.۵ تا ۲ میلی‌متر، اورینگ‌های الاستومری با قطرهای مختلف، کاسه نمدهای دوشفته (Double-lip Seals) و حلقه‌های آب‌بندی تفلونی (PTFE Backup Rings) از اجزای اصلی این مجموعه هستند.

نکته بسیار مهمی که اغلب نادیده گرفته می‌شود، این است که هر عضو این کیت بر اساس محاسبات دقیق تنش فشاری، مدول الاستیسیته و ضریب انبساط حرارتی انتخاب شده است. برای مثال، واشر سرسیلندر که در معرض دمای ۱۲۰ درجه سانتی‌گراد و فشار ۲۵۰ PSI قرار دارد، از جنس کامپوزیت آرامید-NBR با مقاومت فشاری ۴۰۰ مگاپاسکال ساخته می‌شود، در حالی که واشر درپوش جانبی که در دمای محیط کار می‌کند، می‌تواند از فایبر سلولزی ساده‌تر با روکش نیتریل باشد.

تحلیل دلایل بنیادین خرابی واشر کامل گیربکس لیفتراک

فرسودگی و خشک شدن مواد در اثر حرارت و زمان (Material Degradation)

پدیده پیرسازی حرارتی (Thermal Aging) یکی از مخرب‌ترین فرآیندهایی است که بر روی مواد آب‌بندی تأثیر می‌گذارد. زنجیره‌های پلیمری در اورینگ‌های NBR پس از ۵۰۰۰ ساعت کارکرد در دمای ۹۰ درجه سانتی‌گراد، شروع به شکسته شدن می‌کنند. این فرآیند که با نام اکسیداسیون رادیکال آزاد شناخته می‌شود، منجر به سخت شدن، ترک‌خوردگی و در نهایت از دست دادن خاصیت الاستیک می‌شود.

در آزمایشگاه‌های تخصصی که با آن‌ها همکاری داشته‌ام، مشاهده کرده‌ایم که اورینگ‌های استاندارد NBR با سختی اولیه ۷۰ Shore A، پس از ۸۰۰۰ ساعت کارکرد، به سختی ۹۵ Shore A می‌رسند. این افزایش سختی به معنای کاهش ۸۰ درصدی در قابلیت فشردگی (Compression Set) است که مستقیماً توانایی آب‌بندی را از بین می‌برد. واشرهای کاغذی نیز دچار پدیده مشابهی می‌شوند؛ رزین‌های چسبنده در دمای بالا تبخیر شده و الیاف سلولزی شکننده می‌شوند.

آسیب دیدن به دلیل فشار نامتعارف روغن (Over-pressurization)

سیستم هیدرولیک گیربکس‌های مدرن برای کار در محدوده فشار ۱۸۰ تا ۲۲۰ PSI طراحی شده‌اند. هنگامی که به دلیل گرفتگی فیلترها، خرابی شیرهای فشارشکن یا نقص در پمپ روغن، فشار به بالای ۳۰۰ PSI می‌رسد، پدیده‌ای به نام Extrusion رخ می‌دهد. در این حالت، مواد الاستومری اورینگ از شیار نگهدارنده خود بیرون زده و در فاصله بین دو سطح فلزی له می‌شوند.

یکی از موارد جالبی که تحلیل کردم، مربوط به گیربکس یک لیفتراک کوماتسو FG25 بود که اورینگ‌های آن در عرض ۲۰۰ ساعت کاملاً تخریب شده بودند. بررسی‌ها نشان داد که نصب اشتباه یک شیر کنترل فشار باعث ایجاد پیک‌های فشاری تا ۴۵۰ PSI شده بود. این فشار غیرعادی نه تنها اورینگ‌ها را منهدم کرده بود، بلکه باعث ایجاد شیارهای عمیق در سطح آلومینیومی پوسته گیربکس نیز شده بود.

آلودگی روغن گیربکس با ذرات فلزی و براده (Fluid Contamination)

ذرات فلزی میکرونی که از سایش طبیعی چرخ‌دنده‌ها و بلبرینگ‌ها تولید می‌شوند، مانند ذرات ساینده عمل می‌کنند. این ذرات با قطر ۵ تا ۵۰ میکرون، هنگام عبور از سطح تماس واشر و پوسته، خراش‌های میکروسکوپی ایجاد می‌کنند که به تدریج به کانال‌های نشتی تبدیل می‌شوند. تحلیل روغن (Oil Analysis) یکی از گیربکس‌های دچار نشتی مزمن نشان داد که غلظت آهن به ۴۵۰ PPM رسیده بود، در حالی که حد مجاز ۱۰۰ PPM است.

جالب‌تر اینکه، ذرات سیلیس ناشی از گرد و غبار محیط که از طریق هواکش‌های معیوب وارد سیستم می‌شوند، خاصیت ساینده‌ای ۳ برابر بیشتر از براده‌های فولادی دارند. در محیط‌های معدنی و ساختمانی ایران که غلظت گرد و غبار به ۸۰۰ میکروگرم بر متر مکعب می‌رسد، این مسئله اهمیت دوچندان پیدا می‌کند.

نصب نادرست و استفاده از چسب‌های غیراستاندارد (Improper Installation)

در طول سال‌ها، شاهد خطاهای فاحشی در نصب واشرها بوده‌ام که منجر به خسارات سنگین شده است. رایج‌ترین اشتباه، استفاده بی‌رویه از سیلیکون RTV یا چسب‌های پایه حلال است. این مواد نه تنها با روغن گیربکس واکنش شیمیایی داده و تجزیه می‌شوند، بلکه ذرات جدا شده از آن‌ها مجاری روغن را مسدود می‌کنند. در یک مورد، استفاده از سیلیکون اسیدی باعث خوردگی سطح آلومینیومی و ایجاد حفره‌هایی به عمق ۲ میلی‌متر شده بود.

گشتاور نامناسب پیچ‌ها مشکل دیگری است. واشرهای کاغذی برای آب‌بندی صحیح نیاز به فشار یکنواخت ۳۵ تا ۴۵ مگاپاسکال دارند. اعمال گشتاور کمتر از ۸۰ درصد مقدار توصیه شده، باعث نشتی خزشی (Creep Leakage) و گشتاور بیش از ۱۲۰ درصد، منجر به له شدن و از دست رفتن خاصیت الاستیک واشر می‌شود.

عوامل تعیین‌کننده قیمت واشر کامل گیربکس لیفتراک

جنس و متریال اورینگ‌ها و کاسه نمدها (Viton, NBR, Silicone)

انتخاب متریال اورینگ‌ها تأثیر مستقیمی بر قیمت نهایی کیت دارد. اورینگ‌های NBR استاندارد با قیمت پایه حدود ۵۰۰ تومان برای هر گرم، گزینه اقتصادی محسوب می‌شوند. این مواد در دمای -۳۰ تا +۱۰۰ درجه سانتی‌گراد عملکرد قابل قبولی دارند و با اکثر روغن‌های معدنی سازگارند. اما مقاومت محدودشان در برابر اوزون و اشعه UV باعث می‌شود که در انبارهای باز، عمر قفسه‌ای کوتاهی داشته باشند.

اورینگ‌های Viton (FKM) با قیمتی حدود ۳۵۰۰ تومان برای هر گرم، ۷ برابر گران‌تر هستند اما مزایای قابل توجهی دارند. مقاومت حرارتی تا ۲۰۰ درجه سانتی‌گراد، سازگاری با طیف وسیعی از مواد شیمیایی و عمر کاری ۳ برابر بیشتر، این هزینه اضافی را توجیه می‌کند. در گیربکس‌های لیفتراک‌هایی که در صنایع فولاد یا ریخته‌گری کار می‌کنند، استفاده از Viton تقریباً اجباری است.

سیلیکون VMQ گزینه سومی است که عمدتاً در کاربردهای دمای پایین (تا -۶۰ درجه) استفاده می‌شود. با قیمت ۲۰۰۰ تومان برای هر گرم، موقعیت میانی دارد اما محدودیت‌هایی در مقاومت مکانیکی و سازگاری با روغن‌های EP دارد.

کامل بودن و جامعیت کیت برای یک مدل خاص گیربکس

یک کیت واشر کامل استاندارد برای گیربکس‌های رایج مانند ZF یا Carraro شامل ۴۵ تا ۶۰ قطعه است. کیت‌های ناقص که معمولاً ۳۰ تا ۴۰ درصد ارزان‌تر عرضه می‌شوند، فاقد قطعات حساسی مانند اورینگ‌های شافت ورودی یا واشرهای مسیر روغن‌کاری هستند. تجربه نشان داده که استفاده از این کیت‌های ناقص، در ۷۰ درصد موارد منجر به دوباره‌کاری می‌شود که هزینه آن ۳ برابر قیمت اولیه کیت کامل است.

کیت های کامل ژاپنی معمولاً شامل برگه شناسایی دقیق هر قطعه (Parts Mapping Sheet) و حتی ضخامت هر واشر هستند، در حالی‌که بسیاری از مدل‌های چینی فقط بر اساس تطابق ظاهری بسته‌بندی می‌شوند.

برند و کشور سازنده (ژاپنی، چینی، ایرانی)

کشور سازنده نقش مستقیمی در ساختار قیمت و اعتمادپذیری دارد. کیت‌های ژاپنی مثل NOK، Koyo و TCS دقت ابعادی تا ±۰.۰۲ میلی‌متر و تست نشتی تا ۰.۵ cc/min را تضمین می‌کنند؛ البته قیمت آن‌ها ۴ تا ۶ برابر نوع چینی است. کیت‌های چینی با وجود طیف کیفی گسترده، از نظر یکنواختی متریال ضعیف‌ترند و در دماهای بالای ۱۲۰ درجه اغلب دچار سختی زودرس می‌شوند. نمونه‌های ایرانی که طی سال‌های اخیر با ماشین‌آلات CNC جدید تولید می‌شوند (مانند برندهای پارس‌واشر و آذرسیل)، در مدل‌های رایج مثل TCM/Nissan عملکرد قابل قبولی داشته و ارزش خرید بالایی دارند.

تکنولوژی ساخت واشرهای کاغذی و فلزی (Gasket Manufacturing Technology)

واشرهای کاغذی مدرن با فرآیند Beater-addition ساخته می‌شوند که در آن الیاف آرامید با لاستیک نیتریلی مخلوط و سپس تحت فشار بالا پخت می‌گردند. نمونه‌های ژاپنی مقاومت فشاری حدود ۴۰۰ مگاپاسکال دارند، در حالی که واشرهای معمولی سلولزی کمتر از ۲۰۰ مگاپاسکال را تحمل می‌کنند. در مقابل، واشرهای فلزی چندلایه (MLS) برای بخش‌هایی از گیربکس که فشار داخلی بالا دارند، با ورق فولادی و لایه‌ی روکش Viton تولید می‌شوند. دقت تولید این نوع واشرها تا ۵۰ میکرون بر ضخامت است که ارزش افزوده زیادی به کیت افزوده اما قیمت را نیز افزایش می‌دهد.

راهنمای حرفه‌ای خرید واشر کامل گیربکس لیفتراک

تطابق دقیق کیت با مدل و شماره سریال گیربکس

هر گیربکس صنعتی، حتی با تفاوت جزئیِ شماره سریال، ممکن است طراحی متفاوتی در مسیر روغن یا نوع شفت خروجی داشته باشد. بنابراین تطابق کیت باید بر اساس Part Number گیربکس (مثلاً Komatsu 3TNE68-20530) انجام شود، نه صرفاً “طراحی مشابه”. در تعمیرگاه‌های تخصصی، توصیه می‌شود پیش از سفارش، تصویر پوسته بازشده یا لیست قطعات از EPC رسمی استخراج شود.

بررسی تاریخ تولید و وضعیت بسته‌بندی برای جلوگیری از فرسودگی

الاستومرها حتی در انبار نیز پیر می‌شوند. اورینگ‌های ساخته‌شده با NBR بعد از ۵ سال حتی در نبود حرارت، خاصیت کشسانی خود را تا ۳۰٪ از دست می‌دهند. در خریدهای وارداتی، بازبینی Batch Code روی لفاف‌بندی و اطمینان از مهر QC کمتر از سه سال اهمیت دارد. بسته‌بندی‌های وکیوم‌شده و دارای سیلیکاژل نشانگر استاندارد بودن نگهداری‌اند.

اهمیت انتخاب کیت‌های معتبر برای جلوگیری از دوباره‌کاری پرهزینه

در تعمیرات اساسی، هزینه نیروی انسانی و توقف تجهیز معمولاً تا ده برابر قیمت خود کیت است. بنابراین استفاده از کیت‌های غیر‌اصلی، که ممکن است پس از چند هفته نشتی ایجاد کنند، منجر به بازکردن مجدد گیربکس و خسارت سنگین می‌شود. متخصصان توصیه می‌کنند تنها از کیت‌هایی با گزارش تست فشار و گواهی ISO/TS 16949 استفاده شود.

ارزیابی کیفی واشر کامل گیربکس لیفتراک ژاپنی، چینی و ایرانی

واشر کامل گیربکس لیفتراک ژاپنی: معیار دقت و کیفیت مواد

کیت‌های ژاپنی مانند NOK یا Koyo بر پایه‌ی شناخت دقیق رفتار دینامیکی گیربکس طراحی می‌شوند. تمام اجزاء با تست حرارتی ۱۰۰۰ ساعت در دمای ۱۴۰ درجه سانتی‌گراد و فشار ۲۰ بار آزمایش می‌شوند. این سطح از کنترل، دوام کیت را تا بیش از ۱۵ هزار ساعت کاری تضمین می‌کند. دقت ابعادی بالا موجب می‌شود که حتی پس از چندین بار باز و بسته شدن پوسته، لبه‌های آب‌بندی تغییر فرم ندهند.

واشر کامل گیربکس لیفتراک چینی: گزینه اقتصادی با دامنه کیفی وسیع

در بازار ایران، برندهایی چون SINOTRAX یا R&K قیمت رقابتی و در عین حال عملکرد “قابل قبول” دارند. آن‌ها برای ماشین‌های کارکرد سبک گزینه مناسبی‌اند، اما در دماهای بالا یا شوک‌های حرارتی مکرر، خطر نشتی زودرس افزایش می‌یابد. تفاوت میان کارخانه‌های تولیدکننده زیاد است، به‌طوری‌که حتی دو جعبه از یک برند ممکن است کیفیت متفاوتی داشته باشند.

واشر کامل گیربکس لیفتراک ایرانی: تمرکز بر مدل‌های رایج داخلی

تولیدکنندگان داخلی در سال‌های اخیر موفق به ساخت کیت‌هایی با مونومرهای وارداتی شده‌اند که مطابق استاندارد SAE J‑200 است. این کیت‌ها برای مدل‌های پرتیراژ مانند Nissan H20، TCM FD30 و Komatsu FG15 کیفیتی نزدیک به OEM ارائه می‌دهند. مزیت دیگر آن‌ها، دسترسی سریع و قیمت ۴۰–۵۰٪ پایین‌تر نسبت به نمونه ژاپنی است. نقطه ضعف فعلی‌شان مدول حرارتی پایین‌تر در دمای بالای ۱۲۰ درجه است که باید در نسل‌های بعدی اصلاح شود.

سوالات متداول

آیا می‌توان به جای خرید کیت کامل، واشرها را به صورت تکی تهیه کرد؟

این کار به هیچ وجه توصیه نمی‌شود. در تعمیر اساسی، تمام قطعات آب‌بندی باید هم‌زمان تعویض شوند؛ زیرا عمر مفید مشابهی دارند. خرید تکی خطر فراموشی یک اورینگ کوچک و در نتیجه نشتی مجدد را دارد.

تفاوت اصلی بین اورینگ‌های ساخته شده از Viton و NBR در این کیت‌ها چیست؟

اورینگ‌های NBR مقاومت استانداردی در برابر روغن دارند، در حالی‌که Viton مقاومت بسیار بالایی در برابر حرارت شدید (تا ۲۰۰ درجه) و مواد شیمیایی خورنده نشان می‌دهد. در گیربکس‌های مدرن، معمولاً در نواحی داغ از Viton استفاده می‌شود.

چرا پس از تعویض واشر کامل، گیربکس همچنان نشتی دارد؟

علل احتمالی شامل تاب داشتن پوسته، نصب نادرست کاسه‌نمدها، به‌کارگیری گشتاور نامناسب یا کیفیت پایین خود کیت است. بررسی سطح تماس و فشار پیچ‌ها معمولاً مشکل را آشکار می‌سازد.

آیا می‌توان از واشرهای قدیمی مجدداً استفاده کرد؟

مطلقاً خیر. مواد آب‌بندی پس از فشرده‌شدن و حرارت دیدن، شکل نهایی را حفظ کرده و خاصیت الاستیک خود را از دست می‌دهند. استفاده مجدد تقریباً همواره منجر به نشتی می‌شود.

آیا استفاده از چسب واشر به همراه واشرهای کاغذی ضروری است؟

تنها در نقاط خاصی که در دفترچه سرویس ذکر شده مجاز است. واشرهای باکیفیت برای آب‌بندی مستقل طراحی شده‌اند و مصرف زیاد چسب می‌تواند مسیرهای روغن را مسدود کند.

“کیت واشر کامل” شامل چه قطعاتی نمی‌شود؟

کیت صرفاً شامل قطعات آب‌بندی است و قطعات مکانیکی همچون دیسک‌ها، بلبرینگ‌ها یا سلونوئیدها را دربر نمی‌گیرد.

جمع‌بندی

واشر کامل گیربکس لیفتراک نه تنها مجموعه‌ای از اورینگ‌ها و کاسه‌نمدها، بلکه زیرساخت حیاتی اطمینان از سلامت سیستم انتقال قدرت است. شناخت علمی مواد، انتخاب هوشمندانه بین Viton و NBR، بررسی تاریخ تولید و توجه به اصالت برند، همگی ضامن موفقیت یک تعمیر اساسی هستند. در نهایت، سرمایه‌گذاری بر روی کیت اورجینال نسبت به هزینه‌های توقف ماشین‌آلات صنعتی ناچیز است.

اگر تجربه‌ای در انتخاب یا نصب این کیت‌ها دارید، به اشتراک‌گذاری آن می‌تواند به جامعه فنی کشور کمک کند.
