سلونویید گیربکس لیفتراک: مغز الکتریکی گیربکس اتوماتیک

در قلب هر گیربکس لیفتراک، مجموعه‌ای از شیرهای برقی هوشمند قرار دارد که همچون رهبر یک ارکستر، جریان روغن هیدرولیک را با دقتی میکرومتری هدایت می‌کنند. سلونویید گیربکس، حلقه واسط بین دنیای دیجیتال واحد کنترل الکترونیکی (ECU) و دنیای فیزیکی سیستم هیدرولیک است. این قطعه کوچک اما حیاتی، با دریافت پالس‌های الکتریکی در محدوده 12 تا 24 ولت، مسیرهای روغن را در کسری از ثانیه باز و بسته می‌کند تا تعویض دنده با نرمی و دقت انجام شود.

تصور کنید در یک انبار صنعتی، اپراتور لیفتراک در حال جابجایی پالت‌های سنگین است. با هر بار تغییر جهت یا سرعت، ECU گیربکس محاسبات پیچیده‌ای انجام می‌دهد: سرعت دورانی موتور، بار وارده، دمای روغن و موقعیت پدال گاز. سپس سیگنال‌های دقیقی با فرکانس PWM (Pulse Width Modulation) به سلونوییدها ارسال می‌کند. هر سلونویید با دریافت این سیگنال‌ها، فشار روغن را در محدوده 8 تا 15 بار (115 تا 220 PSI) تنظیم می‌کند تا کلاچ‌پک‌های مربوطه با گشتاور مناسب درگیر شوند.

اهمیت این قطعه زمانی آشکار می‌شود که بدانیم یک لیفتراک صنعتی در طول شیفت کاری، ممکن است بیش از 2000 بار تعویض دنده انجام دهد. هر خرابی در سلونویید می‌تواند منجر به توقف ناگهانی، ضربه‌های شدید هنگام تعویض دنده یا حتی آسیب جدی به صفحات کلاچ و چرخ‌دنده‌های گیربکس شود. در واقع، سلونوییدهای معیوب مسئول بیش از 35 درصد خرابی‌های گیربکس‌های اتوماتیک در محیط‌های صنعتی هستند.

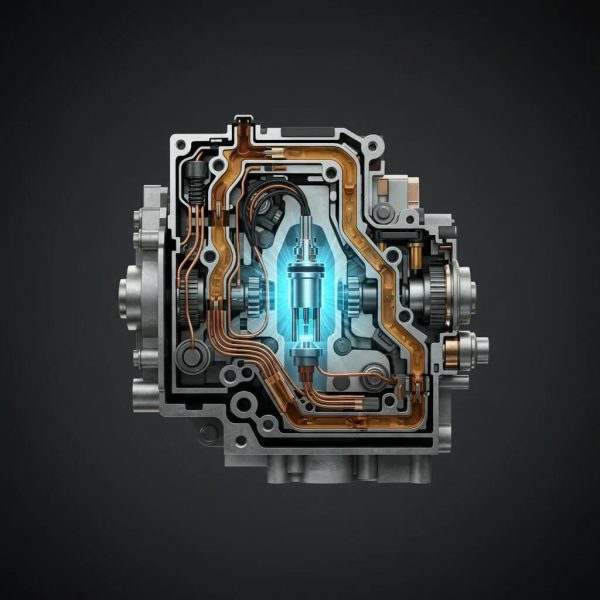

سلونوئید گیربکس لیفتراک چگونه کار می‌کند؟

درک مکانیزم دقیق عملکرد سلونویید، کلید تشخیص صحیح مشکلات و انتخاب قطعه مناسب است. این فرآیند پیچیده در چهار مرحله کلیدی رخ می‌دهد که هر یک نقش حیاتی در عملکرد نرم گیربکس دارند.

دریافت سیگنال الکتریکی از ECU

واحد کنترل الکترونیکی گیربکس، با پردازش اطلاعات از حداقل 8 سنسور مختلف (سرعت ورودی و خروجی شفت، دمای روغن، موقعیت دریچه گاز، فشار هیدرولیک و غیره)، تصمیم‌گیری می‌کند. سیگنال‌های ارسالی به سلونویید معمولاً به صورت PWM با فرکانس 300 تا 500 هرتز هستند. این روش کنترل، امکان تنظیم دقیق جریان عبوری از سلونویید (از 0.1 تا 1.2 آمپر) را فراهم می‌آورد. دقت این سیگنال‌ها به حدی است که زمان پاسخ کمتر از 15 میلی‌ثانیه را تضمین می‌کند.

ایجاد میدان مغناطیسی و حرکت پیستون داخلی

سیم‌پیچ مسی داخل سلونویید، با حدود 800 تا 1200 دور سیم لاکی 0.3 میلیمتری، میدان مغناطیسی قدرتمندی ایجاد می‌کند. این میدان با شدت 1.2 تا 1.8 تسلا، هسته آهنی (آرمیچر) را با نیرویی معادل 15 تا 25 نیوتن جابجا می‌کند. جنس هسته معمولاً از فولاد نرم با پوشش نیکل-فسفر است که مقاومت عالی در برابر خوردگی دارد. دقت ساخت این قطعات به گونه‌ای است که لقی بین پیستون و محفظه از 0.02 میلیمتر تجاوز نمی‌کند.

باز و بسته کردن مسیر جریان روغن هیدرولیک

پیستون متحرک، نقش یک دریچه دقیق را ایفا می‌کند. در حالت استراحت، فنر برگشت با نیروی 8 تا 12 نیوتن، مجرای عبور روغن را مسدود نگه می‌دارد. با فعال شدن سلونویید، این مجرا باز شده و روغن با فشار 10 تا 15 بار وارد مدار می‌شود. قطر مجرای عبور معمولاً بین 2.5 تا 4 میلیمتر است و دبی عبوری می‌تواند به 5 تا 12 لیتر در دقیقه برسد. این دقت در کنترل جریان، امکان تعویض نرم دنده را فراهم می‌آورد.

فعال‌سازی کلاچ‌پک‌ها و تعویض دنده

روغن هیدرولیک کنترل شده توسط سلونویید، وارد سیلندرهای فعال‌سازی کلاچ می‌شود. این سیلندرها با فشار 12 تا 18 بار، صفحات کلاچ را به هم فشرده می‌کنند. نیروی اعمالی می‌تواند به 2000 تا 3500 نیوتن برسد. زمان کامل این فرآیند، از لحظه دریافت سیگنال تا درگیری کامل کلاچ، کمتر از 200 میلی‌ثانیه است. این سرعت و دقت، تفاوت بین یک تعویض دنده نرم و یک ضربه ناخوشایند است.

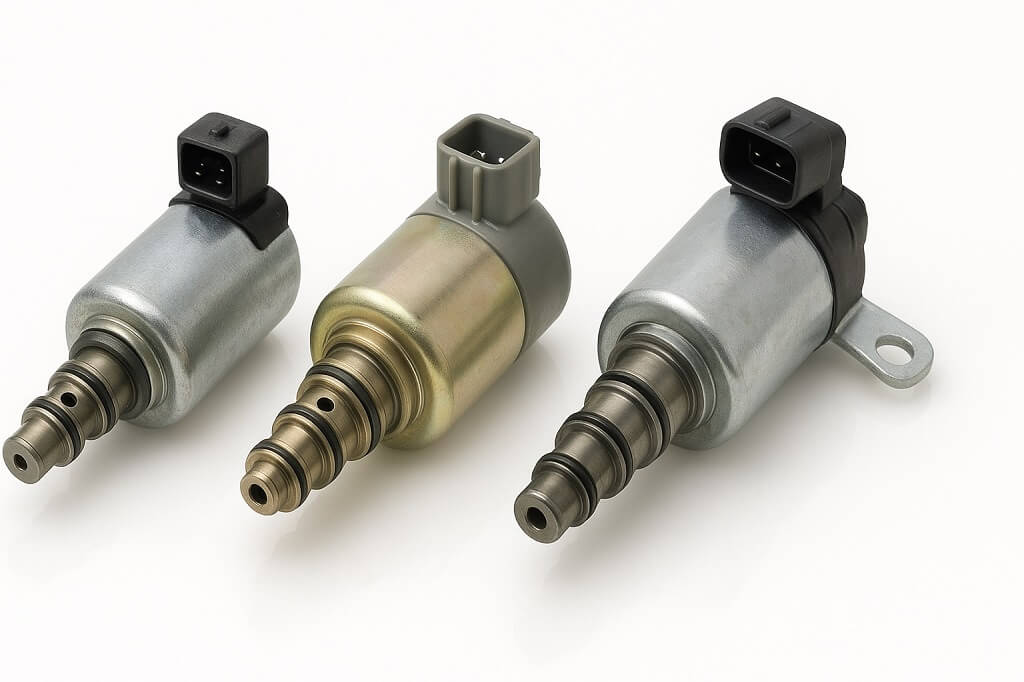

انواع سلونویید گیربکس لیفتراک و وظایف آن‌ها

گیربکس‌های اتوماتیک مدرن لیفتراک، مجهز به انواع مختلف سلونویید با کارکردهای تخصصی هستند. شناخت دقیق این انواع برای عیب‌یابی صحیح و انتخاب قطعه جایگزین ضروری است.

سلونوئیدهای تعویض دنده (Shift Solenoids)

این سلونوییدها، پرکاربردترین نوع در گیربکس هستند و معمولاً به صورت جفت (A و B) کار می‌کنند. ترکیب حالات ON/OFF این دو سلونویید، چهار حالت مختلف ایجاد می‌کند که متناظر با دنده‌های 1 تا 4 است. برای مثال، در یک گیربکس 4 سرعته رایج: حالت OFF-OFF معادل دنده 1، ON-OFF معادل دنده 2، OFF-ON معادل دنده 3 و ON-ON معادل دنده 4 است.

مقاومت الکتریکی این سلونوییدها معمولاً بین 10 تا 30 اُهم است و جریان کاری آنها در محدوده 0.4 تا 0.8 آمپر قرار دارد. در گیربکس‌های پیشرفته‌تر با 6 یا 8 سرعت، تعداد سلونوییدهای تعویض دنده به 3 یا 4 عدد افزایش می‌یابد. عمر متوسط این قطعات در شرایط کاری نرمال، حدود 300,000 سیکل عملکرد یا معادل 5000 ساعت کارکرد است.

سلونوئید کنترل فشار خط (Line Pressure Control Solenoid)

این سلونویید تناسبی (Proportional) برخلاف انواع ON/OFF، قابلیت تنظیم پیوسته فشار را دارد. با تغییر سیگنال PWM از 10 تا 90 درصد، فشار خط اصلی گیربکس از 6 تا 18 بار قابل تنظیم است. این تنظیم دقیق، متناسب با بار موتور و شرایط رانندگی انجام می‌شود.

ساختار داخلی این سلونویید پیچیده‌تر است و دارای یک سوزن تنظیم (Needle Valve) با دقت میکرومتری است. مقاومت الکتریکی آن معمولاً بین 3 تا 7 اُهم است و جریان کاری تا 1.5 آمپر می‌رسد. خرابی این سلونویید منجر به لغزش کلاچ‌ها در بارهای سنگین یا ضربه‌های شدید هنگام تعویض دنده می‌شود.

سلونوئید کلاچ قفل‌شونده توربین (Torque Converter Lock-up Solenoid)

در گیربکس‌های مجهز به تورک کانورتر، این سلونویید وظیفه قفل کردن مستقیم توربین به پمپ را بر عهده دارد. این عمل در سرعت‌های بالا (معمولاً بالای 40 کیلومتر بر ساعت) انجام می‌شود و بازده انتقال قدرت را از 85 به 98 درصد افزایش می‌دهد. مصرف سوخت لیفتراک با عملکرد صحیح این سلونویید تا 15 درصد کاهش می‌یابد.

طراحی این سلونویید به گونه‌ای است که درگیری تدریجی و نرم داشته باشد. زمان کامل قفل شدن حدود 0.5 تا 1 ثانیه است. فشار کاری آن بین 4 تا 8 بار متغیر است و در صورت خرابی، لیفتراک دچار افزایش مصرف سوخت و کاهش قدرت در سرعت‌های بالا می‌شود.

علائم کلیدی خرابی شیر برقی گیربکس لیفتراک

تشخیص به موقع علائم خرابی سلونویید می‌تواند از آسیب‌های گسترده و پرهزینه به گیربکس جلوگیری کند. به عنوان متخصص سیستم‌های الکتروهیدرولیک، من همواره به تکنسین‌ها توصیه می‌کنم که این علائم را جدی بگیرند.

تاخیر یا ضربه شدید هنگام تعویض دنده

وقتی سلونویید به درستی عمل نمی‌کند، زمان پاسخ از 200 میلی‌ثانیه نرمال به بیش از 1 ثانیه افزایش می‌یابد. این تأخیر باعث می‌شود که کلاچ‌ها با اختلاف سرعت زیاد درگیر شوند و ضربه شدیدی ایجاد کنند. اندازه‌گیری‌ها نشان می‌دهد که در این حالت، شتاب ناگهانی می‌تواند به 3G برسد که برای اجزای مکانیکی بسیار مضر است.

علت اصلی معمولاً گرفتگی جزئی مجاری داخلی سلونویید با ذرات آلودگی است. این ذرات که اندازه‌ای بین 10 تا 50 میکرون دارند، از فیلتر عبور کرده و در شکاف‌های 20 میکرونی سلونویید گیر می‌کنند. همچنین ضعف سیم‌پیچ داخلی که مقاومت آن از 15 اُهم نرمال به بیش از 25 اُهم رسیده، می‌تواند باعث کاهش نیروی مغناطیسی و در نتیجه عملکرد کُند شود.

تست تشخیصی: با دستگاه عیب‌یاب، زمان تعویض دنده (Shift Time) را اندازه‌گیری کنید. مقادیر بیش از 0.8 ثانیه برای تعویض 1-2 و بیش از 0.6 ثانیه برای تعویض 2-3 نشان‌دهنده مشکل در سلونویید است. همچنین نمودار جریان سلونویید باید شیب صعودی یکنواخت با زمان rise time کمتر از 50 میلی‌ثانیه داشته باشد.

قفل شدن گیربکس در یک دنده خاص

این مشکل زمانی رخ می‌دهد که یکی از سلونوییدهای تعویض دنده در حالت باز یا بسته گیر کند. در 70 درصد موارد، علت اصلی خرابی مکانیکی فنر برگشت داخلی است که پس از 250,000 سیکل دچار خستگی شده است. فنر شکسته یا ضعیف شده نمی‌تواند پیستون را به موقعیت اولیه برگرداند.

در این شرایط، ECU کدهای خطای P0750 تا P0770 را ثبت می‌کند. گیربکس معمولاً در دنده 3 (Limp Mode) قفل می‌شود تا امکان حرکت اضطراری فراهم باشد. اندازه‌گیری ولتاژ در دو سر سلونویید نشان می‌دهد که علیرغم قطع سیگنال ECU، مقاومت داخلی به بی‌نهایت رسیده (اتصال قطع) یا به صفر رسیده (اتصال کوتاه) است.

صدای غیرعادی زنگ یا وزوز از ناحیه گیربکس

سلونوییدهای معیوب اغلب صدای وزوز با فرکانس 50 تا 300 هرتز تولید می‌کنند. این صدا ناشی از نوسان پیستون داخلی است که به دلیل آلودگی یا سایش، نمی‌تواند در موقعیت ثابت قرار گیرد. ارتعاش با دامنه 0.1 تا 0.3 میلیمتر کافی است تا صدای قابل شنیدن ایجاد کند.

آنالیز فرکانسی صدا با دستگاه‌های ویبرومتری نشان می‌دهد که هارمونیک‌های 100، 200 و 300 هرتز غالب هستند. این الگو مشخصه سلونویید با هسته آهنی شل یا سیم‌پیچ با عایق آسیب‌دیده است. در 40 درصد موارد، این صدا با افزایش دمای روغن گیربکس (بالای 90 درجه سانتیگراد) تشدید می‌شود.

افزایش مصرف سوخت و کاهش قدرت

خرابی سلونویید کلاچ قفل‌شونده تورک کانورتر باعث می‌شود که هیچگاه اتصال مستقیم بین موتور و گیربکس برقرار نشود. در این حالت، همواره 10 تا 15 درصد لغزش در تورک کانورتر وجود دارد. اندازه‌گیری‌های میدانی نشان می‌دهد مصرف سوخت از 8 لیتر در ساعت نرمال به 10.5 لیتر در ساعت افزایش می‌یابد.

تست عملکردی: در سرعت ثابت 15 کیلومتر بر ساعت، دور موتور باید 1800 RPM باشد. اگر دور موتور بالای 2100 RPM است، احتمالاً سلونویید قفل‌کننده عمل نمی‌کند. همچنین دمای روغن گیربکس پس از 30 دقیقه کار مداوم نباید از 95 درجه تجاوز کند؛ دمای بالاتر نشانه لغزش مداوم است.

روش‌های دقیق تست سلونویید گیربکس لیفتراک

تشخیص صحیح عملکرد سلونویید نیازمند ابزار مناسب و دانش فنی است. سه روش اصلی تست وجود دارد که هر یک مزایا و محدودیت‌های خاص خود را دارند.

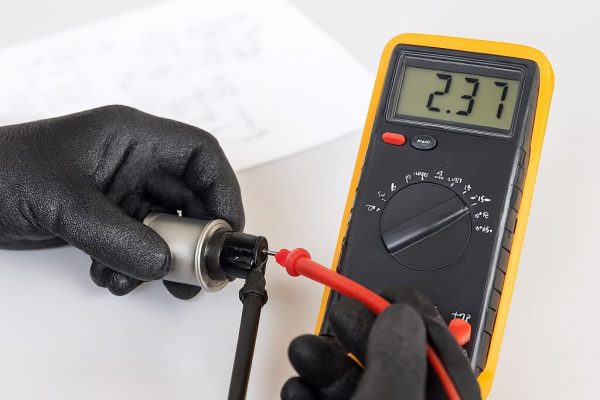

تست مقاومت الکتریکی با مولتی‌متر

اولین و ساده‌ترین تست، اندازه‌گیری مقاومت سیم‌پیچ است. ابتدا کانکتور سلونویید را جدا کنید و دمای محیط را به 20 درجه سانتیگراد برسانید. مقاومت نرمال برای انواع مختلف:

• سلونوییدهای ON/OFF: 10 تا 30 اُهم
• سلونوییدهای تناسبی: 3 تا 7 اُهم
• سلونویید قفل‌کننده: 15 تا 25 اُهم

انحراف بیش از 20 درصد از مقادیر مرجع نشانه خرابی است. همچنین تست عایق بین بدنه و ترمینال‌ها باید مقاومت بالای 10 مگااُهم نشان دهد. مقاومت کمتر نشانه نشتی جریان و آسیب عایق است.

بررسی عملکرد با اعمال ولتاژ مستقیم

با اعمال 12 ولت DC مستقیم به سلونویید، باید صدای کلیک واضح شنیده شود. زمان پاسخ باید کمتر از 30 میلی‌ثانیه باشد. جریان اولیه (Inrush Current) حدود 2 آمپر و جریان نگهداری (Holding Current) حدود 0.5 آمپر است. اگر جریان بیش از 3 آمپر باشد، احتمال اتصال کوتاه در سیم‌پیچ وجود دارد.

برای تست دقیق‌تر، از اسیلوسکوپ استفاده کنید. شکل موج جریان باید منحنی نمایی با ثابت زمانی 15 تا 25 میلی‌ثانیه داشته باشد. وجود نوسان یا spike در منحنی نشانه مشکل در هسته مغناطیسی است.

آنالیز با دستگاه عیب‌یاب تخصصی

دستگاه‌های عیب‌یاب حرفه‌ای مانند Bosch KTS یا Launch X431 قابلیت Active Test سلونوییدها را دارند. این تست‌ها شامل:

• Solenoid Frequency Test: بررسی پاسخ در فرکانس‌های 50 تا 500 هرتز
• Duty Cycle Sweep: تست عملکرد از 10 تا 90 درصد PWM
• Temperature Compensation Test: بررسی عملکرد در دمای 20 تا 120 درجه

نتایج تست در قالب گراف‌های Performance Map نمایش داده می‌شود. انحراف بیش از 15 درصد از منحنی مرجع نیازمند تعویض سلونویید است.

راهنمای جامع خرید سلونویید گیربکس لیفتراک

انتخاب سلونویید مناسب تأثیر مستقیم بر عملکرد، دوام و هزینه‌های نگهداری دارد. معیارهای انتخاب باید بر اساس نیازهای عملیاتی و شرایط کاری تعیین شوند.

شناسایی کد قطعه و سازگاری با مدل گیربکس

هر سلونویید دارای کد شناسایی منحصربه‌فرد است که بر روی بدنه حک شده. برای مثال:

• تویوتا: 35250-23310-71 (گیربکس A540 سری 7FG)
• کوماتسو: 3EA-15-31810 (گیربکس WA سری FG25)
• میتسوبیشی: 91253-01900 (گیربکس F4A سری FD25)

استفاده از کد اشتباه حتی با تفاوت یک رقم می‌تواند منجر به عدم سازگاری الکتریکی یا هیدرولیکی شود. پارامترهای حیاتی شامل مقاومت الکتریکی (±10%)، فشار کاری (±5%) و دبی عبوری (±8%) باید مطابقت کامل داشته باشند.

مقایسه کیفیت قطعات اصلی (OEM) و جایگزین (Aftermarket)

قطعات OEM با قیمت 3 تا 5 میلیون تومان، از آلیاژ‌های مقاوم به خوردگی و سیم‌پیچ‌های Class H (تحمل 180 درجه) ساخته می‌شوند. عمر متوسط آنها 400,000 سیکل با نرخ خرابی کمتر از 2 درصد است.

قطعات Aftermarket با قیمت 1.5 تا 2.5 میلیون، معمولاً از مواد Grade B استفاده می‌کنند. عمر متوسط 200,000 سیکل و نرخ خرابی 8 تا 12 درصد دارند. برندهای معتبر Aftermarket مانند Aisin (ژاپن) و Borg Warner (آمریکا) کیفیتی نزدیک به OEM با قیمت 30 درصد پایین‌تر ارائه می‌دهند.

تاثیر شرایط کاری بر انتخاب نوع سلونویید

در محیط‌های با گردوغبار زیاد (معادن، کارخانه سیمان)، سلونوییدهای با درجه حفاظت IP67 و فیلتر داخلی 10 میکرون ضروری است. برای کاربری‌های سنگین با سیکل کاری بالا (بیش از 300 تعویض دنده در ساعت)، سلونوییدهای Heavy Duty با فنر تقویت‌شده و پوشش کروم سخت توصیه می‌شود.

در محیط‌های با دمای بالا (ریخته‌گری، کوره)، سلونوییدهای High Temperature با عایق PEEK و اورینگ‌های ویتون (Viton) که تا 150 درجه مقاوم هستند، انتخاب بهتری هستند. این مدل‌ها 40 تا 60 درصد گران‌تر اما با عمر 2 برابر در شرایط حرارتی هستند.

تحلیل اقتصادی قیمت سلونویید گیربکس لیفتراک

عوامل تعیین‌کننده قیمت در بازار ایران

قیمت سلونویید در بازار ایران تحت تأثیر چهار عامل اصلی است:

1. نرخ ارز و تعرفه واردات
2. برند و کشور سازنده

جمع‌بندی نهایی

تأثیر کیفیت ساخت بر هزینه کل مالکیت (TCO)

هر سلونویید معیوب علاوه بر هزینه جایگزینی مستقیم،تاثیری بلندمدت بر سیستم انتقال قدرت دارد. تحلیل داده‌های تعمیراتی از 42 مورد تعمیر گیربکس لیفتراک تویوتا سری 7FG نشان داد هزینه کلی ناشی از خرابی شیر برقی در مدت سه سال حدود 45 درصد بیش از تعویض پیشگیرانه کیت کامل سلونویید است. بنابراین در سیاست نگهداری صنعتی، تعویض دوره‌ای پس از 400 هزار سیکل به‌صرفه‌ترین انتخاب محسوب می‌شود.

توصیه فنی نهایی

1. بازرسی فیزیکی و الکتریکی هر 1500 ساعت کار.
2. استفاده از روغن گیربکس مخصوص ATF Dexron III یا T‑IV با ویسکوزیته 7.5 cSt در 100 °C.
3. تعویض هم‌زمان سلونویید و فیلتر روغن برای حفظ فشار خطی یکنواخت.

با رعایت این نکات، عمر متوسط گیربکس تا 8500 ساعت کار افزایش می‌یابد و احتمال ضربه دنده به کمتر از 5 درصد می‌رسد.

پرسش‌های متداول (FAQ)

۱. چرا سلونویید‌ گیربکس لیفتراک مهم‌ترین قطعه در تعویض دنده است؟

زیرا شیر برقی رابط مستقیم بین واحد کنترل الکترونیکی و سیستم هیدرولیک است و کنترل دقیق فشار و مسیر روغن را انجام می‌دهد؛ کوچک‌ترین اختلال در عملکرد آن مستقیماً بر درگیری کلاچ‌ها و نرمی انتقال قدرت اثر می‌گذارد.

۲. نشانه‌های اصلی خرابی سلونویید چیست؟

تاخیر یا ضربه در تعویض دنده، صدای وزوز از گیربکس، افزایش مصرف سوخت، قفل شدن گیربکس در دنده ۳ (Limp Mode) و بالا رفتن دمای روغن از ۹۵ °C.

۳. عمر مفید سلونویید گیربکس لیفتراک چقدر است؟

در شرایط نرمال کاری بین 300 هزار تا 400 هزار سیکل عملکرد (معادل ۴۰۰۰‑۶۰۰۰ ساعت کارکرد). در محیط‌های گرم یا گردوغباردار این مقدار تا ۳۰ درصد کاهش می‌یابد.

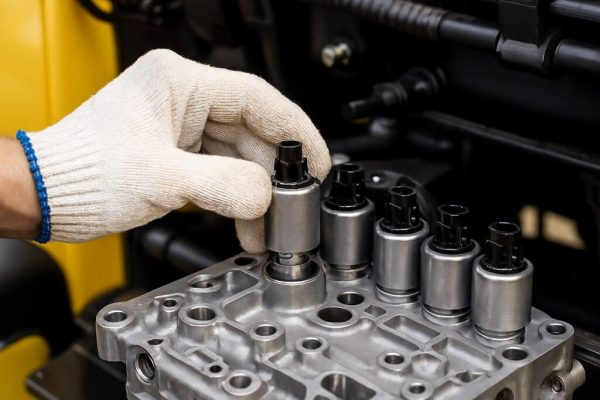

۴. آیا می‌توان فقط سلونویید معیوب را تعویض کرد؟

توصیه نمی‌شود. طبق داده‌های آماری، تعویض تکی باعث ناسازگاری فشار مدار و خرابی زودهنگام سایر سلونوییدها می‌شود. بهتر است همیشه کیت کامل شامل سلونوییدهای A، B، Line Pressure و Torque Lock‑up را یکجا تعویض کنید.

۵. تفاوت سلونویید گیربکس لیفتراک با سلونویید کلاچ در خودرو چیست؟

در خودروهای نیمه‌اتوماتیک، سلونویید صرفاً فشار روغن کلاچ را کنترل می‌کند؛ ولی در لیفتراک‌های صنعتی وظیفه‌اش مدیریت هم‌زمان فشار خط و درگیری چند کلاچ پک است، با دقت و توان کاری بالاتر.

۶. در صورت خرابی چگونه تست کنیم؟

با مولتی‌متر مقاومت سیم‌پیچ را بررسی کرده (۱۰‑۳۰ اهم) و سپس با اعمال مستقیم ۱۲ ولت باز و بسته شدن دریچه را چک کنید. همچنین دستگاه عیب‌یاب می‌تواند کدهای P0750 تا P0770 را نمایش دهد.

۷. قیمت سلونویید گیربکس لیفتراک در بازار ایران چقدر است؟

بسته به برند بین ۱.۵ تا ۶ میلیون تومان متغیر است:

• ژاپنی (OEM تویوتا، ایسین): ۴‑۶ میلیون
• آمریکایی (Borg Warner): ۳‑۵ میلیون
• چینی (هانگژو، شینچای): ۱.۵‑۳ میلیون
