صفحه آهنی گیربکس لیفتراک: ستون فقرات کلاچ پک

در قلب هر گیربکس اتوماتیک لیفتراک، مجموعه‌ای پیچیده از صفحات فلزی و اصطکاکی وجود دارد که همچون یک ارکستر هماهنگ، وظیفه انتقال نیرو از موتور به چرخ‌ها را بر عهده دارند. صفحه آهنی یا Separator Plate، به عنوان یکی از اجزای حیاتی این مجموعه، نقشی فراتر از یک قطعه فلزی ساده ایفا می‌کند. این صفحات فولادی دقیق، که با تلرانس‌هایی در حد میکرون تولید می‌شوند، سطح واکنش ثابتی برای صفحات گرافیتی فراهم کرده و همزمان به عنوان یک رادیاتور میکروسکوپی عمل می‌کنند.

تصور کنید در یک انبار صنعتی، لیفتراک سه تنی در حال جابجایی پالت‌های سنگین است. با هر بار تعویض دنده، صفحات آهنی و گرافیتی به یکدیگر فشرده می‌شوند و گشتاوری معادل 450 نیوتن‌متر را منتقل می‌کنند. در این لحظه، دمای سطح تماس می‌تواند به 280 درجه سانتیگراد برسد. صفحه آهنی با آلیاژ فولادی خاص خود که حاوی 0.45 درصد کربن، 1.2 درصد کروم و 0.3 درصد مولیبدن است، این حرارت را جذب و به روغن گیربکس منتقل می‌کند. بدون این قابلیت انتقال حرارت، صفحات گرافیتی در عرض چند دقیقه ذوب شده و کلاچ‌پک از کار می‌افتد.

اهمیت این قطعه زمانی آشکار می‌شود که بدانیم یک صفحه آهنی معیوب با تاب برداشتگی تنها 0.15 میلیمتر، می‌تواند بازده انتقال قدرت را تا 35 درصد کاهش دهد. این کاهش بازده نه تنها مصرف سوخت را افزایش می‌دهد، بلکه حرارت اضافی تولید شده، زنجیره‌ای از خرابی‌ها را در سایر اجزای گیربکس آغاز می‌کند. به عنوان یک متخصص تحلیل کلاچ‌پک با بیش از 15 سال تجربه در عیب‌یابی گیربکس‌های صنعتی، همواره به تکنسین‌ها یادآوری می‌کنم که صفحه آهنی، اولین خط دفاعی در برابر فرسایش زودرس گیربکس است.

نقش و عملکرد صفحه آهنی در کلاچ‌پک گیربکس اتوماتیک

درک عمیق از مکانیزم عملکرد صفحه آهنی، کلید انتخاب صحیح و نگهداری بهینه گیربکس است. این صفحات فولادی که به صورت متناوب با صفحات گرافیتی در کلاچ‌پک قرار می‌گیرند، سه وظیفه حیاتی و به هم پیوسته دارند که هر یک بر دیگری تأثیر مستقیم می‌گذارد.

ایجاد سطح اصطکاک متقابل برای صفحه گرافیتی

صفحه آهنی با صافی سطحی در محدوده Ra 0.4 تا 0.8 میکرومتر، بستر ایده‌آلی برای درگیری کنترل‌شده با مواد اصطکاکی صفحات گرافیتی فراهم می‌کند. این سطح نه آنقدر صاف است که باعث لغزش شود و نه آنقدر زبر که سایش سریع ایجاد کند. پرداخت سطح با روش‌های خاص مانند سنگ‌زنی متقاطع (Cross-hatch Pattern) با زاویه 45 درجه، کانال‌های میکروسکوپی برای توزیع روغن ایجاد می‌کند.

در لحظه درگیری، فشار هیدرولیکی 12 تا 18 بار این صفحات را به هم می‌فشارد. ضریب اصطکاک دینامیکی بین 0.12 تا 0.15 باید حفظ شود تا انتقال نیرو نرم و بدون ضربه انجام شود. انحراف از این محدوده، چه به سمت بالا (سایش سریع) و چه به سمت پایین (لغزش)، نشانه خرابی صفحه آهنی است. آلیاژ فولادی مناسب با سختی 28 تا 32 HRC تضمین می‌کند که این ضریب در طول 500,000 سیکل درگیری ثابت بماند.

جذب و انتقال حرارت ناشی از اصطکاک (Heat Dissipation)

هر بار درگیری کلاچ، انرژی جنبشی معادل 850 ژول را به حرارت تبدیل می‌کند. صفحه آهنی با ضریب هدایت حرارتی 45 W/m·K، این حرارت را در کسری از ثانیه جذب و به روغن اطراف منتقل می‌کند. ضخامت استاندارد 1.8 تا 2.2 میلیمتر، تعادل بهینه‌ای بین ظرفیت حرارتی و فشردگی مجموعه ایجاد می‌کند.

مطالعات ترموگرافی نشان می‌دهد که در یک سیکل تعویض دنده سنگین، گرادیان دمایی در ضخامت صفحه می‌تواند به 120 درجه در میلیمتر برسد. آلیاژهای حاوی کروم و مولیبدن با ایجاد لایه اکسید پایدار در سطح، از اکسیداسیون سریع و تشکیل رسوبات کربنی جلوگیری می‌کنند. این لایه محافظ که ضخامتی کمتر از 2 میکرون دارد، مقاومت حرارتی صفحه را تا دمای 450 درجه سانتیگراد حفظ می‌کند.

حفظ فاصله دقیق و فشار یکنواخت در مجموعه کلاچ

تلرانس ضخامت صفحه آهنی نباید از ±0.02 میلیمتر تجاوز کند. این دقت تضمین می‌کند که فشار هیدرولیکی به صورت یکنواخت در سطح 180 سانتیمتر مربع کلاچ‌پک توزیع شود. عدم رعایت این تلرانس منجر به ایجاد نقاط فشار موضعی (Pressure Points) با تنش تا 250 مگاپاسکال می‌شود که باعث خستگی زودرس مواد می‌گردد.

صفحات آهنی همچنین نقش فاصله‌نگهدار (Spacer) را ایفا می‌کنند. در حالت آزاد، فاصله 0.3 تا 0.5 میلیمتری بین صفحات، جریان روغن خنک‌کننده را تضمین می‌کند. این جریان با دبی 2 لیتر در دقیقه، علاوه بر خنک‌کاری، ذرات سایشی را از محل تماس خارج می‌کند. طراحی شیارهای شعاعی روی برخی صفحات آهنی پیشرفته، این جریان را تا 40 درصد بهبود می‌بخشد.

علائم خرابی و فرسودگی صفحات آهنی گیربکس

تشخیص به موقع علائم خرابی صفحه آهنی می‌تواند از هزینه‌های سنگین تعمیر کامل گیربکس جلوگیری کند. هر یک از علائم زیر نشان‌دهنده مرحله خاصی از فرسایش است و نیازمند اقدام فوری می‌باشد.

لغزش (بکسواد کردن) گیربکس زیر بار سنگین

وقتی صفحه آهنی دچار کاهش ضریب اصطکاک می‌شود، اولین علامت، لغزش در شرایط بار کامل است. این پدیده معمولاً هنگام بالا رفتن از شیب با بار 3 تن یا بیشتر محسوس می‌شود. دور موتور افزایش می‌یابد اما سرعت لیفتراک متناسب با آن افزایش نمی‌یابد. آنالیز روغن در این شرایط، وجود ذرات آهن با اندازه 15 تا 40 میکرون را نشان می‌دهد که نشانه سایش غیرطبیعی است.

تست عملی: لیفتراک را با بار کامل در شیب 15 درصد قرار دهید. اگر اختلاف دور ورودی و خروجی گیربکس بیش از 8 درصد باشد، صفحات آهنی نیاز به بازرسی دارند. این لغزش تدریجی، در عرض 200 ساعت کاری می‌تواند به خرابی کامل کلاچ‌پک منجر شود.

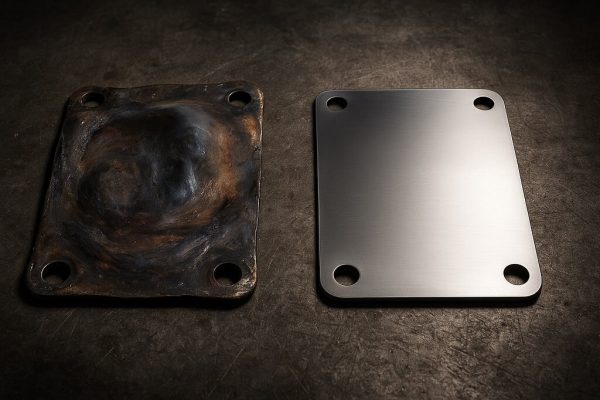

تغییر رنگ صفحه به آبی یا بنفش به دلیل حرارت بیش از حد (Overheating)

رنگ آبی یا بنفش روی صفحه آهنی، نشانه قطعی قرارگیری در معرض دمای بالای 300 درجه سانتیگراد است. این تغییر رنگ ناشی از تشکیل لایه‌های اکسید آهن با ضخامت‌های مختلف است که نور را به صورت تداخلی بازتاب می‌دهند. در این دما، ساختار متالورژیکی فولاد از حالت پرلیتی به آستنیتی تغییر کرده و سختی از 30 HRC به کمتر از 20 HRC کاهش می‌یابد.

صفحه‌ای که دچار این تغییر شده، حتی اگر ظاهراً صاف باشد، باید فوراً تعویض شود. مقاومت سایشی آن تا 70 درصد کاهش یافته و در عملیات بعدی، سریعاً دچار تاب برداشتن خواهد شد. همچنین این صفحات، ذرات سخت اکسید آهن را در روغن پخش می‌کنند که مانند ساینده عمل می‌کنند.

تاب برداشتن (Warping) و از دست دادن صافی سطح

تاب برداشتن معمولاً به صورت قوس محدب یا مقعر با انحراف 0.1 تا 0.3 میلیمتر از سطح مرجع رخ می‌دهد. این تغییر شکل ناشی از تنش‌های حرارتی نامتقارن است که در اثر درگیری‌های ناقص یا توزیع نامناسب فشار ایجاد می‌شود. صفحه تاب‌برداشته، تماس لبه‌ای (Edge Contact) ایجاد کرده و فشار موضعی را تا 5 برابر حد نرمال افزایش می‌دهد.

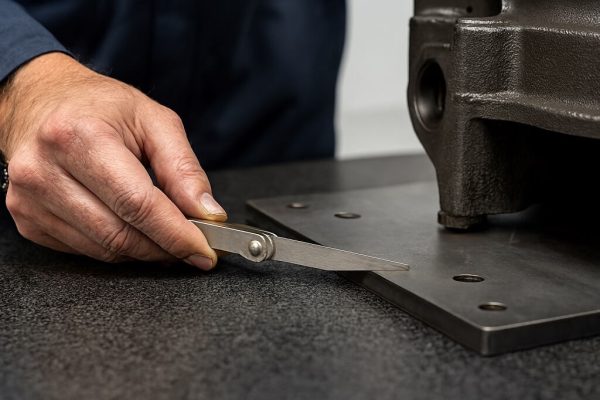

برای تشخیص دقیق، صفحه را روی صفحه صافی گرانیتی با دقت 0.001 میلیمتر قرار دهید. با فیلر گیج، فاصله را در 8 نقطه شعاعی اندازه بگیرید. انحراف بیش از 0.05 میلیمتر غیرقابل قبول است. این میزان تاب برداشتن باعث کاهش 60 درصدی سطح تماس مؤثر می‌شود.

ایجاد نقاط داغ (Hot Spots) روی سطح صفحه

نقاط داغ به صورت لکه‌های دایره‌ای با قطر 5 تا 15 میلیمتر و رنگ تیره‌تر از

سطح ظاهر می‌شوند. این پدیده نتیجه‌ی اصطکاک موضعی در بخش‌هایی از صفحه است که تماس یکنواخت ندارند. در دمای بالاتر از 400 °C، در این نقاط ساختار فولاد به‌صورت جزئی تغییر فاز داده و سختی آن افزایش می‌یابد. در چرخه‌های بعدی درگیری، این نواحی سخت‌تر، نسبت به بقیه سطح حرارت بیشتری تولید کرده و واکنش زنجیره‌ای ایجاد می‌کنند. راه‌حل قطعی: تعویض کامل مجموعه صفحات اصطکاکی و آهنی.

وجود براده‌های فلزی براق در روغن گیربکس

وجود ذرات ریز آهنی در فیلتر یا کف کارتل، نشانه تخریب لایه سطحی صفحات آهنی است. در بررسی‌های آزمایشگاهی معمولاً این ذرات در محدوده 10 تا 30 میکرومتر اندازه‌گیری می‌شوند و منبعی برای سایش ثانویه در پمپ روغن و سلونوئیدها به‌حساب می‌آیند. شست‌وشوی کامل مدار روغن پس از تعویض صفحات الزامی است.

راهنمای تخصصی خرید صفحه گیربکس لیفتراک بر اساس سازنده

صفحه آهنی گیربکس لیفتراک ژاپنی (تویوتا، کوماتسو)

صفحات ژاپنی معمولاً از فولاد آلیاژی کروم–مولیبدن تولید می‌شوند و بعد از سخت‌کاری القایی، به‌صورت دقیق لپ می‌شوند تا تلرانس تختی زیر ±0.015 میلی‌متر حاصل شود. این صفحات در آزمون چرخه حرارتی تا 450 °C پایداری خود را حفظ کرده و مناسب کاربردهای سنگین با حجم کاری بالا هستند. هنگام خرید مطمئن شوید شماره فنی روی لبه صفحه با شماره مندرج در دفترچه OEM مطابقت دارد.

صفحه گیربکس لیفتراک چینی

در محصولات چینی باید به پرداخت سطحی و یکنواختی ضخامت توجه ویژه داشت. نمونه‌های باکیفیت دارای سطح ماشین‌کاری با الگوی مارپیچ 45 درجه و لبه‌های بدون پلیسه هستند. توصیه می‌شود پیش از نصب، ضخامت صفحات را با میکرومتر با دقت 0.01 میلی‌متر در چند نقطه اندازه بگیرید و اگر اختلاف ضخامت بیش از 0.03 میلی‌متر بود از نصب آن صرف‌نظر کنید.

صفحه آهنی گیربکس لیفتراک ایرانی (سهند و مشابه)

محصولات داخلی اغلب با فولاد C 45 تقویت‌شده و عملیات حرارتی تمپر شده ساخته می‌شوند. سازگاری کامل با مجموعه‌های ژاپنی دارند و انتخابی اقتصادی محسوب می‌شوند. در نصب مدل‌های ایرانی توصیه می‌شود از روغن گیربکس با شاخص گرانروی بالا (ISO 46 یا معادل آن) استفاده شود تا خنک‌کاری بهتر انجام شود.

عوامل مؤثر بر قیمت صفحه گیربکس لیفتراک

آلیاژ فولاد و فرآیند عملیات حرارتی

صفحات ساخته‌شده از فولاد کروم–مولیبدن تقریباً 40 درصد گران‌تر از فولاد ساده کربنی‌اند اما عمر کاری دو تا سه برابر دارند. هزینه‌های مربوط به عملیات حرارتی دقیق (نرماله + تمپر + لپ نهایی) سهم بزرگی در قیمت نهایی دارد.

برند سازنده (OEM در برابر Aftermarket)

محصولات OEM با مشخصات تست‌شده کارخانه‌ای عرضه می‌شوند و ضریب اعتماد بالایی دارند. در مقابل، قطعات Aftermarket قیمت پایین‌تر اما دامنه تلرانسی بازتری دارند و ممکن است برای تعمیرات عمومی کافی باشند ولی برای کاربردهای مداوم صنعتی توصیه نمی‌شوند.

دقت ابعادی و صافی سطح (Surface Finish)

هر چه عدد زبری Ra کمتر باشد، توزیع فشار یکنواخت‌تر و اصطکاک پایدارتر است. پرداخت سطح Ra ≤ 0.6 µm نشانگر کیفیت ممتاز است. در زمان خرید، برگه آزمون کیفیت (Inspection Certificate) درخواست شود.

خرید به‌صورت تکی در برابر کیت کامل

تعویض تنها یک یا چند صفحه باعث ناپیوستگی حرارتی و مکانیکی در مجموعه می‌شود. همواره توصیه می‌شود کل کلاچ‌پک شامل صفحات گرافیتی و آهنی باهم و از یک برند واحد جایگزین گردد. این کار هماهنگی ضریب اصطکاک و توزیع فشار را حفظ کرده و هزینه نگهداری بلندمدت (TCO) را کاهش می‌دهد.

سوالات متداول

سوال 1: تفاوت صفحه آهنی و گرافیتی چیست؟

صفحه آهنی عنصر فلزی با خاصیت هدایت حرارتی بالاست و صفحه گرافیتی یا اصطکاکی سطح تماس را برای انتقال گشتاور ایجاد می‌کند.

سوال 2: آیا می‌توان صفحات را تکی تعویض کرد؟

خیر. تعویض تکی باعث ناهماهنگی در ضریب اصطکاک و فشار شده و خرابی زنجیره‌ای در کلاچ‌پک ایجاد می‌کند.

سوال 3: علت اصلی تاب برداشتن چیست؟

گرمای بیش از حد ناشی از لغزش یا جریان ناقص روغن خنک‌کننده، توزیع حرارت را نامتقارن کرده و باعث خمیدگی موضعی می‌شود.

سوال 4: تغییر رنگ آبی یا بنفش چه معنایی دارد؟

نشانه‌ی قرارگیری در دمای بالای 300 °C و تخریب ساختار مولکولی فولاد است؛ صفحه باید فوراً تعویض شود.

سوال 5: چگونه ضخامت و صافی سطح بررسی شود؟

با میکرومتر دقیق (0.01 mm ) ضخامت و با فیلر گیج تختی سطح چک شود؛ انحراف بیش از 0.05 mm قابل قبول نیست.

سوال 6: صفحات فرسوده چه آسیبی به سایر اجزا می‌زنند؟

ذرات فلزی حاصل از سایش می‌توانند سلونوئیدها، پمپ روغن و حتی یاتاقان‌های هیدرواستاتیکی را تخریب کنند.
