آناتومی قدرت: نگاهی عمیق به دندههای گیربکس لیفتراک

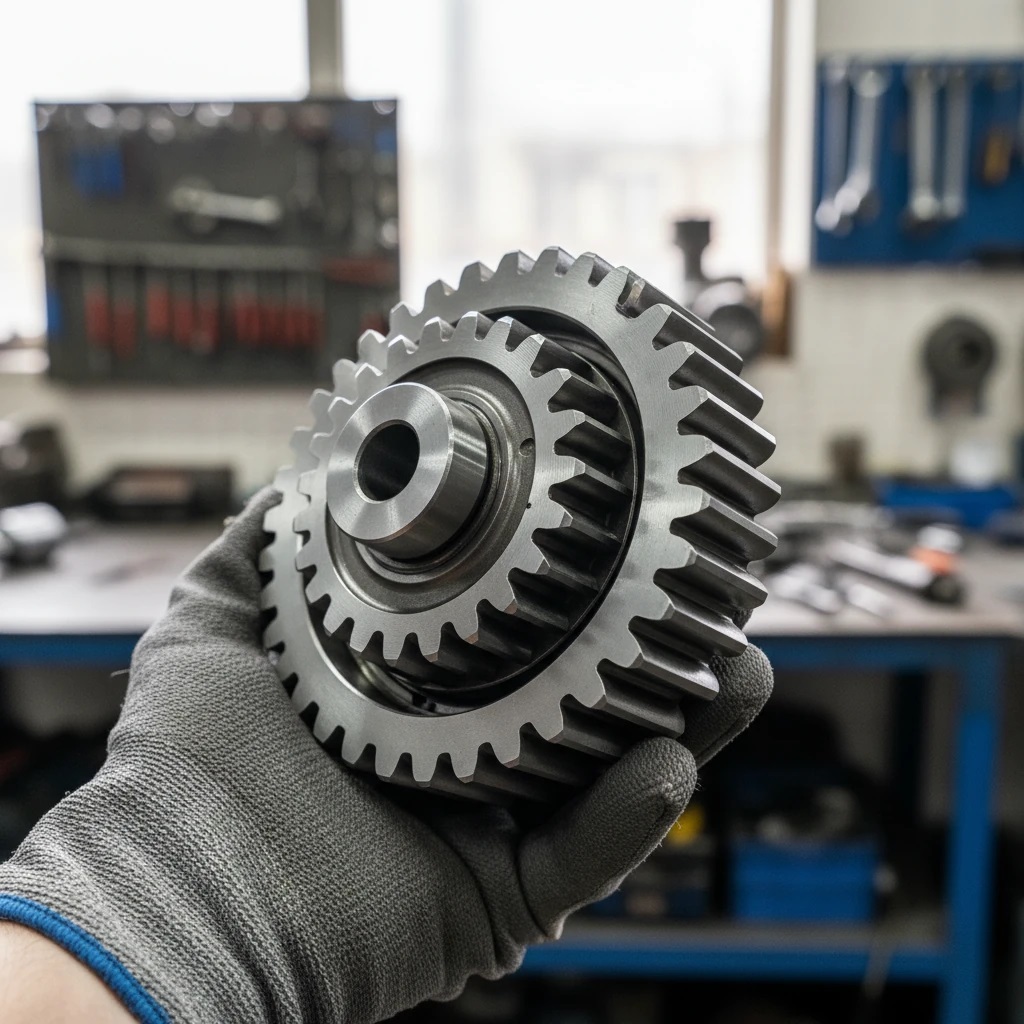

در قلب هر گیربکس لیفتراک، مجموعهای از دندههای فولادی با دقتی در حد میکرون کار میکنند. این قطعات فلزی که ظاهری ساده دارند، مسئولیت سنگین تبدیل گشتاور خام موتور به نیروی قابل کنترل برای جابجایی بارهای چند تنی را بر عهده دارند. به عنوان مهندسی که بیش از دو دهه در طراحی و تحلیل سیستمهای انتقال قدرت فعالیت داشتهام، بارها شاهد بودهام که چگونه یک دندانه شکسته با ابعاد چند میلیمتر، میتواند کل خط تولید یک کارخانه را متوقف کند.
دندههای گیربکس لیفتراک، برخلاف تصور عمومی، صرفاً چرخدندههای ساده نیستند. آنها محصول دانش پیچیده متالورژی، مهندسی دقیق و فرآیندهای حرارتی پیشرفته هستند. هر دندانه روی این قطعات، با زاویهای محاسبهشده طراحی میشود تا حداکثر انتقال قدرت با حداقل اصطکاک و سایش را تضمین کند. در گیربکس یک لیفتراک ۳ تنی استاندارد، دندههای اصلی باید توانایی تحمل گشتاوری معادل ۴۵۰ نیوتنمتر را داشته باشند، در حالی که سرعت دورانی آنها ممکن است به ۳۰۰۰ دور در دقیقه برسد.
اهمیت این قطعات زمانی آشکارتر میشود که بدانیم طبق استاندارد DIN 3990، عمر مفید یک دنده گیربکس صنعتی باید حداقل ۲۰۰۰۰ ساعت کارکرد مداوم باشد. این یعنی در شرایط کاری سه شیفته، این قطعات باید بیش از ۳ سال بدون کوچکترین افت عملکرد کار کنند. رسیدن به این سطح از دوام، نیازمند دقت فوقالعاده در انتخاب مواد اولیه، فرآیندهای ساخت و کنترل کیفیت است.
شناخت انواع دندههای گیربکس لیفتراک
درک صحیح از انواع دندههای موجود در گیربکس، اولین گام برای تشخیص مشکلات و انتخاب قطعه مناسب جهت تعویض است. هر نوع دنده، وظیفه خاصی در مکانیزم پیچیده انتقال قدرت دارد و شناخت این تفاوتها، کلید عیبیابی دقیق است.
مجموعه دندههای سیارهای (Planetary Gear Set): هسته اصلی گیربکسهای اتوماتیک
سیستم دندههای سیارهای، شاهکار مهندسی مکانیک در گیربکسهای مدرن محسوب میشود. این مجموعه از سه جزء اصلی تشکیل شده که هر کدام نقشی حیاتی در کاهش دور و افزایش گشتاور دارند.
دنده خورشیدی (Sun Gear) در مرکز این سیستم قرار دارد و معمولاً مستقیماً به شفت ورودی متصل است. این دنده از فولاد آلیاژی 20MnCr5 ساخته میشود که پس از عملیات کربوراسیون، سختی سطحی آن به 58-62 HRC میرسد. قطر این دنده در لیفتراکهای متوسط معمولاً بین ۴۵ تا ۷۵ میلیمتر است.
دندههای سیارهای (Planet Gears) که معمولاً ۳ یا ۴ عدد هستند، حول دنده خورشیدی میچرخند. این دندهها روی یک حامل (Planet Carrier) نصب شدهاند و همزمان با دنده خورشیدی و دنده رینگی درگیر هستند. نکته جالب اینکه نیروی وارد بر هر دنده سیارهای، به دلیل توزیع بار، تنها یکسوم تا یکچهارم نیروی کل است که این امر عمر قطعات را افزایش میدهد.
دنده رینگی (Ring Gear) بزرگترین دنده در این مجموعه است که دندههای سیارهای را احاطه میکند. این دنده معمولاً از داخل دندانهدار است و بسته به طراحی گیربکس، میتواند ثابت باشد یا بچرخد. در گیربکسهای لیفتراک تویوتا سری 8FD، دنده رینگی با قطر داخلی ۱۸۵ میلیمتر و ۸۴ دندانه، نسبت کاهش ۱:۴.۲ را ایجاد میکند.
دندههای شفت اصلی و شفت واسط (Main and Countershaft Gears)
در گیربکسهای مکانیکی سنتیتر، دندههای نصبشده روی شفت اصلی و شفت واسط، وظیفه اصلی انتقال قدرت را دارند. شفت اصلی که مستقیماً به موتور متصل است، معمولاً ۳ تا ۵ دنده با اندازههای مختلف دارد. هر دنده برای یک نسبت دنده خاص طراحی شده است.
دندههای شفت واسط، که موازی با شفت اصلی قرار دارند، همواره در حال درگیری با دندههای شفت اصلی هستند. این دندهها معمولاً از نوع مارپیچ (Helical) با زاویه مارپیچ ۱۵ تا ۲۵ درجه هستند. این طراحی، ضمن کاهش صدا، درگیری نرمتر و توزیع بهتر بار را تضمین میکند. در یک گیربکس لیفتراک کوماتسو FD30، دنده اصلی دنده یک با ۴۵ دندانه و دنده واسط متناظر با ۱۸ دندانه، نسبت کاهش ۲.۵:۱ را ایجاد میکنند.
دندههای درگیری مستقیم برای حرکت به جلو و عقب (Forward and Reverse Gears)
دندههای مخصوص حرکت رو به جلو و عقب، از حساسترین قطعات در گیربکس هستند زیرا تحت بارهای ضربهای ناگهانی قرار میگیرند. دنده حرکت رو به جلو معمولاً مستقیماً با شفت خروجی درگیر است، در حالی که دنده دنده عقب نیاز به یک دنده واسط (Idler Gear) برای تغییر جهت چرخش دارد.
این دندهها باید قابلیت تحمل “شوک گشتاور” را داشته باشند – لحظهای که اپراتور از حرکت رو به جلو به دنده عقب تغییر حالت میدهد. برای این منظور، دندانههای این دندهها معمولاً ضخیمتر طراحی میشوند و از فولادهایی با چقرمگی بالاتر مانند 16MnCrS5 استفاده میشود. عملیات نیتروکربوراسیون تا عمق ۰.۸ میلیمتر، مقاومت سایشی استثنایی به این قطعات میبخشد.
علائم کلیدی خرابی و فرسودگی دندههای گیربکس
تشخیص به موقع علائم خرابی میتواند از خسارات جبرانناپذیر به کل سیستم گیربکس جلوگیری کند. در طول سالهای فعالیت، الگوهای مشخصی از خرابی را مشاهده کردهام که هر کدام داستان خاص خود را از وضعیت داخلی گیربکس بیان میکنند.
صداهای غیرعادی (زوزه یا ساییدگی) از داخل گیربکس
صدا، اولین و واضحترین نشانه مشکلات دنده است. صدای “زوزه” با فرکانس بالا که با تغییر دور موتور تغییر میکند، معمولاً نشاندهنده سایش نوک دندانهها یا فاصله نامناسب بین دندههاست. این صدا در دندههای مارپیچ که پروفیل دندانه آسیب دیده، بیشتر شنیده میشود.
صدای “خرخر” یا “ساییدگی” خشنتر، هشداری جدیتر است. این صدا زمانی ایجاد میشود که سطح دندانهها دچار پیتینگ (Pitting) یا اسپالینگ (Spalling) شده باشد. در یک مورد که بررسی کردم، دنده سیارهای یک لیفتراک پس از ۱۸۰۰۰ ساعت کارکرد، حفرههایی به عمق ۰.۳ میلیمتر در سطح دندانهها ایجاد کرده بود که منجر به صدای مشخص “تیک-تیک” هنگام هر درگیری میشد.
تاخیر در درگیری یا “لغزش” دنده
وقتی دندهها به درستی درگیر نمیشوند یا حس میکنید لیفتراک “لغزش” میکند، احتمالاً دندانهها فرسوده شدهاند. این فرسودگی باعث میشود فاصله بین دندانهها (Backlash) از حد استاندارد ۰.۱۵-۰.۲۵ میلیمتر به بیش از ۰.۵ میلیمتر برسد. نتیجه، تاخیر محسوس در انتقال قدرت و احساس “شناور بودن” هنگام تغییر بار است.
مشاهده برادههای فلزی در روغن گیربکس
هنگام تعویض روغن، وجود برادههای فلزی نشانه قطعی سایش غیرطبیعی است. برادههای ریز نقرهای رنگ (کمتر از ۰.۵ میلیمتر) معمولاً از سایش طبیعی ناشی میشوند، اما ذرات درشتتر یا تکههای فلزی قابل مشاهده، نشان از شکستگی دندانه یا خرابی جدی دارند. در آنالیز روغنی که برای یک مشتری انجام دادم، غلظت آهن در روغن از ۵۰ PPM (حد نرمال) به ۳۵۰ PPM رسیده بود که نشان از تخریب سریع دندهها داشت.
لرزش شدید هنگام تعویض دنده
لرزش یا “ضربه” هنگام تعویض دنده، معمولاً ناشی از شکستگی یا کج شدن دندانههاست. این مشکل در دندههای سینکرونایزر که وظیفه هماهنگسازی سرعت دندهها را دارند، شایعتر است. در یک مورد، تنها یک دندانه شکسته روی دنده دوم، باعث لرزشی با دامنه ۵ میلیمتر در کل شاسی لیفتراک می
…شد که در نهایت به تخریب یاتاقانهای شفت خروجی نیز منجر شد. چنین لرزشهایی نهتنها نشانه خرابی دنده بلکه هشدار برای آسیبهای زنجیرهای در کل سیستم انتقال قدرت هستند.
راهنمای خرید بر اساس برند و کیفیت ساخت
انتخاب دنده مناسب، فقط براساس ابعاد فیزیکی یا شباهت ظاهری نیست. کیفیت متریال، نوع عملیات حرارتی و تطابق دقیق با پارت نامبر فابریک، عواملی هستند که مستقیماً بر دوام و عملکرد تأثیر میگذارند.
دنده گیربکس لیفتراک تویوتا
دندههای گیربکس لیفتراک Toyota، بهویژه در سریهای 7FD و 8FD، با دقتی در حد تلرانس ±3 میکرون تولید میشوند. پارت نامبر اصلی، معمولاً با فرمت 33321-XXXXX یا 33322-XXXXX مشخص میشود. نکته مهم در خرید دندههای تویوتا، بررسی سری تولید گیربکس است—زیرا حتی تفاوت بین سری 7 و 8 میتواند ضریب زاویه مارپیچ (Helix Angle) را تغییر دهد.
دندههای اصلی (OEM) تویوتا از فولاد SCM420 با عملیات کربوراسیون سطحی ساخته شدهاند. سختی نواحی دندانه پس از عملیات به 60 HRC میرسد و این سطح سختی بالاترین مقاومت سایشی را برای کارکردهای ۲۰٬۰۰۰ تا ۲۵٬۰۰۰ ساعت فراهم میکند.
دنده گیربکس لیفتراک کوماتسو
دندههای برند Komatsu، برای لیفتراکهای مدل FD30 و FD50، از فولاد 20CrMnTi ساخته میشوند. این آلیاژ نسبت به SCM420 چقرمگی بیشتری دارد و برای شرایط کاری با شوک گشتاور بالا مناسبتر است. زاویه درگیری دندانهها در طراحی کوماتسو معمولاً بین 17 تا 22 درجه است که به کاهش صدای زوزه در سرعتهای بالا کمک میکند.
ویژگی متمایز دیگر در دندههای کوماتسو، استفاده از عملیات نیتروکربوراسیون گازی است که سطح قطعه را به مقاومت سایشی ۴۰ تا ۵۰ برابر فولاد خام ارتقا میدهد.
دنده گیربکس لیفتراکهای چینی
در برندهای چینی (مانند Hangcha یا Heli) تفاوت گرید کیفیت بسیار چشمگیر است. در بازار افترمارکت، دندههایی با فولاد 45# یا 40Cr عرضه میشوند که اگرچه ارزانترند، اما در آزمایشهای تحمل بار، تنها تا حدود 60٪ ظرفیت دندههای OEM دوام میآورند. در پروژههای صنعتی سنگین، این دندهها اغلب پس از ۳۰۰۰ تا ۵۰۰۰ ساعت نیاز به تعویض دارند.
در صورت استفاده از دندههای چینی، توصیه میشود سطح تماس دندانهها بهصورت سنگزنی دقیق (Gear Grinding) اصلاح شود تا هم تلرانس شعاعی کاهش یابد و هم صدای زوزه کمتر شود.
عوامل تعیینکننده قیمت دنده گیربکس لیفتراک
تفاوت قیمت OEM و افترمارکت
دندههای OEM معمولاً با کنترل کیفی سهمرحلهای تولید میشوند: آزمایش سختی سطحی، آزمون مدول یکنواختی و تست صدا در درگیری واقعی. همین کنترل دقیق باعث میشود قیمت قطعات اصلی تا دو یا سه برابر نمونههای افترمارکت باشد.
اما در پروژههای حساس – مثلاً در خطوط تولید خودروسازی یا صنایع فولاد – تنها دندههای OEM توجیه فنی دارند.
تأثیر فرآیند ساخت و عملیات حرارتی بر دوام و قیمت
دندههای فورجشده (Forged) معمولاً تراکم مولکولی بالاتری دارند و در تست شکست ضربهای، چقرمگی تا 240 J را نشان میدهند. در مقابل، دندههای ریختهگری (Cast) با چقرمگی حدود 60 J مستعد ترکهای ریز سطحی هستند. همین تفاوت باعث اختلاف عمر تا سه برابر در شرایط کاری سنگین میشود.
عملیات حرارتی نیز بر قیمت بهشدت اثرگذار است: کربوراسیون عمیق، نیتروکربوراسیون یا القایی سطحی هر کدام هزینه فرآیند متفاوتی دارند، اما در عوض دوام قطعه را تا چند سال افزایش میدهند.
پیچیدگی طراحی دنده
قیمت هر دنده متناسب با سطح پیچیدگی چرخدنده است:
- دنده ساده (Spur): تولید آسانتر، قیمت پایینتر
- دنده مارپیچ (Helical): نیاز به ماشینکاری دقیقتر، قیمت بالاتر
- دنده سیارهای: به دلیل مونتاژ چند مرحلهای، معمولاً گرانترین نوع
تعمیر یا تعویض؟ تصمیم فنی مناسب
چه زمانی تعمیر منطقی است؟
در موارد خاص، تعمیر از نظر اقتصادی مقرونبهصرفه است—بهویژه زمانی که خرابی محدود به لبپریدگی سطحی یا آسیب سینکرونایزر باشد. در چنین حالاتی، سنگزنی مجدد سطح دندانهها و تعویض میکروسوئیچهای درگیری میتواند عملکرد را بازیابی کند. این تعمیر معمولاً زمانی قابلقبول است که عمق آسیب کمتر از ۰.۲۵ میلیمتر باشد.
چرا معمولاً تعویض کامل بهترین گزینه است؟
در اکثریت موارد عملی، تعویض کامل دنده منطقیتر است. زیرا هر دنده در سیستم گیربکس در تعامل با چند دنده دیگر است و فرسودگی یک دنده، به سرعت بر سطح تماس سایر دندهها اثر میگذارد.
تحقیقات تجربی نشان میدهد که اگر فاصله بین دندانهها بیش از ۲۰٪ از تلرانس استاندارد باشد، تعویض یک دنده بهتنهایی تنها تا ۳۰٪ مشکل را برطرف میکند—اما کل مجموعه جدید سیستم را به بازده بیش از ۹۵٪ بازمیگرداند.
پرسشهای متداول (FAQ)
- تفاوت دنده گیربکس با دیسک کلاچ در عملکرد چیست؟دنده، انتقالدهنده گشتاور است؛ در حالیکه دیسک کلاچ وظیفه قطع و وصل جریان توان را دارد. دندهها دائم درگیر هستند؛ کلاچ فقط ارتباط را مدیریت میکند.
- صدای زوزه گیربکس بیانگر چه نوع خرابی است؟زوزه مداوم معمولاً ناشی از آسیب سطحی، سایش روی پروفیل دندانه یا کاهش تلرانس محوری (Misalignment) است.
- چرا دندههای فورجشده عمر طولانیتری دارند؟به دلیل چگالی بالای ساختار مولکولی و نبود حفرههای میکروسکوپی، دندههای فورج شده مقاومت بیشتری در برابر ترکها دارند.
- چگونه برادههای فلزی در روغن را تحلیل کنیم؟با انجام آزمون اسپکتروسکوپی، میتوان نوع فلز را (آهن، کروم، منگنز) تشخیص داد و محل احتمالی سایش را شناسایی کرد.
- آیا استفاده از روغن نادرست باعث خرابی دنده میشود؟بله، روغن نامناسب میتواند فیلم روانکار محافظ را بشکند. حداقل شاخص ویسکوزیته قابل قبول برای گیربکس لیفتراک صنعتی باید بالاتر از VI=150 باشد.
- آیا امکان اصلاح سطح دندههای مارپیچ وجود دارد؟بله، با سنگزنی دقیق CNC و رعایت زاویه مارپیچ اولیه، در بسیاری از موارد قابل بازیابی هستند.
- بهترین راه برای جلوگیری از شکستگی دنده چیست؟نگهداری منظم روغن گیربکس، اطمینان از تطابق استاندارد مواد اولیه و اجتناب از تغییر ناگهانی مسیر حرکت تحت بار کامل.
